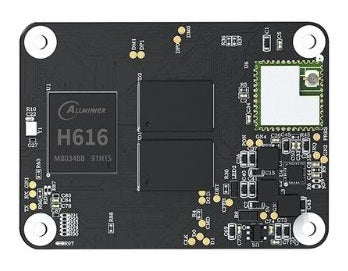

Scheda singola BigTreeTech CB1 V2.2

BigTreeTech CB1 V2.2 Single Board – modulo di calcolo Klipper in formato CM4

Il CB1 V2.2 è un modulo di calcolo sviluppato come alternativa al Raspberry Pi Compute Module 4. Nei sistemi Klipper si occupa dell'elaborazione e può essere inserito direttamente su schede carrier compatibili con CM4 e sulle schede madri della serie BigTreeTech Manta. In questo modo risolve il problema di dover procurarsi un computer a scheda singola difficile da reperire, completo di cablaggio, per una conversione a Klipper.

In sintesi – I tuoi vantaggi:

• Formato CM4: stesso connettore BTB e stesse dimensioni del Raspberry Pi CM4: si adatta alle schede carrier esistenti senza modifiche o adattatori.
• Quad-core a 1,5 GHz: l'Allwinner H616 (Cortex-A53) offre risorse sufficienti per eseguire Klipper, l'interfaccia web e lo streaming della videocamera in parallelo.
• Cablato o Wi-Fi: Ethernet a 100 Mbit e Wi-Fi a 2,4 GHz (802.11 b/g/n) sono integrati: la stampante può connettersi alla rete anche dove non è disponibile un cavo.
• Base pronta per Klipper: supporto Linux/Debian e ottimizzazione per le schede Manta (M4P, M5P, M8P) e per l'adattatore BTT Pi4B (dati del produttore).
• Compatto e leggero: 40 × 55 mm e 35 g di peso: entra anche nei vani elettronici più stretti.

Potenza di calcolo e memoria

Oltre alla CPU quad-core, il modulo dispone di una GPU Mali-G31-MP2 con supporto OpenGL 3.2 e di 1 GB di SDRAM DDR3L. Se necessario, tramite HDMI 2.0A è possibile collegare un display con risoluzione fino a 4K.

Alimentazione e connessioni

L'alimentazione è di 5 V ±5 % a 2 A; internamente sono disponibili 3,3 V e 1,8 V, ciascuno a 100 mA. Per periferiche come videocamere o chiavette di memoria è disponibile una porta USB 2.0, mentre il collegamento alla scheda carrier avviene tramite il connettore BTB.

Domande frequenti (FAQ)

Posso usare il CB1 direttamente al posto di un Raspberry Pi CM4?

Il modulo utilizza lo stesso connettore BTB e le stesse dimensioni del CM4, pertanto è progettato per schede carrier compatibili con CM4, tra cui le schede madri Manta di BigTreeTech. Con schede di altri produttori è consigliabile verificare in anticipo la disponibilità del relativo supporto software.

1 GB di RAM è sufficiente per Klipper?

La memoria è adeguata per Klipper con interfaccia web; il modulo è ottimizzato per Linux/Debian e per l'utilizzo con Klipper. Chi desidera eseguire molti servizi aggiuntivi in parallelo dovrebbe tenere conto della quantità di memoria più limitata.

Cos'altro mi serve per il funzionamento?

Il CB1 è un modulo di calcolo senza un proprio livello di connessioni e richiede una scheda carrier compatibile, ad esempio una scheda madre Manta (M4P, M5P, M8P) o l'adattatore BTT Pi4B, oltre a un'alimentazione da 5 V a 2 A.
