BIGTREETECH Kraken: scheda madre a 8 assi

BIGTREETECH Kraken – 8 assi senza complicazioni con i driver

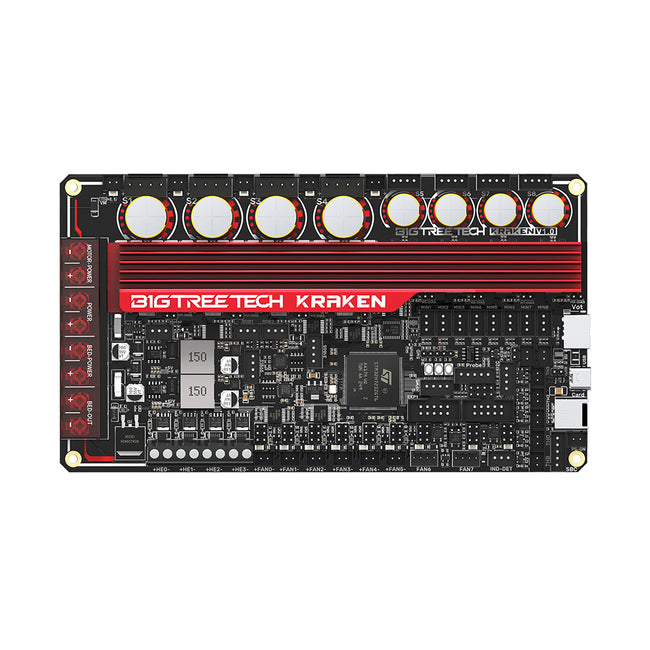

Kraken V1.0 è una scheda madre a 32 bit di BIGTREETECH (Shenzhen Biqu Technology), progettata appositamente per le stampanti 3D di grandi dimensioni. Otto driver per motori passo-passo sono già integrati, quindi non sono necessari moduli driver separati né il relativo cablaggio: questo riduce sensibilmente il lavoro nel vano dell’elettronica. È pensata per gli utenti che costruiscono o aggiornano stampanti di grande formato o configurazioni con doppio estrusore.

I vantaggi in sintesi:

• 8 driver integrati: otto TMC2160 sono saldati direttamente sulla scheda: niente inserimenti, nessuna regolazione del Vref e nessun modulo driver difettoso come possibile fonte di problemi.
• Ampio intervallo di tensione: l’intervallo del driver, da 24 V a 60 V, consente secondo il produttore di utilizzare tensioni più elevate per i motori, utili con assi di grandi dimensioni e lunghe corse di movimento.
• Due teste di stampa: porte dedicate e due interfacce CAN consentono il funzionamento parallelo di due teste di stampa o di due schede EBB.
• Misurazione precisa della temperatura: due canali MAX31865 e il supporto per PT100/PT1000 permettono di rilevare la temperatura con maggiore precisione rispetto ai termistori tradizionali.
• Elettronica protetta: un circuito di protezione con e-fuse protegge la scheda dai tipici guasti elettrici.

Processore H723 per configurazioni a doppia testa

Il cuore del sistema è un chip H723 che, secondo il produttore, offre risorse sufficienti per il funzionamento simultaneo di due teste di stampa. I due connettori CAN contribuiscono a mantenere compatto il cablaggio verso la testa utensile.

Collegamento a SBC e configurazioni Klipper

Un connettore di alimentazione dedicato consente il collegamento diretto a un computer a scheda singola, come BTT PI o Raspberry Pi. In questo modo la scheda può essere integrata nei comuni ambienti di controllo basati su host, senza bisogno di un’alimentazione separata per l’SBC.

Domande frequenti (FAQ)

Devo acquistare separatamente i driver per i motori passo-passo?

No. Gli otto driver TMC2160 sono già integrati direttamente sulla scheda e non sono necessari moduli driver intercambiabili.

Posso utilizzare la scheda a 24 V?

Sì, l’intervallo di tensione indicato per i driver va da 24 V a 60 V. Prima di procedere, verifica se il tuo alimentatore e i tuoi motori possono utilizzare in modo sensato una tensione più elevata.

Quali sensori di temperatura sono supportati?

Oltre ai sensori standard, la scheda supporta due canali MAX31865 e sonde resistive PT100 e PT1000.

Quanto pesa la scheda?

Il peso di spedizione è di circa 526 g.
