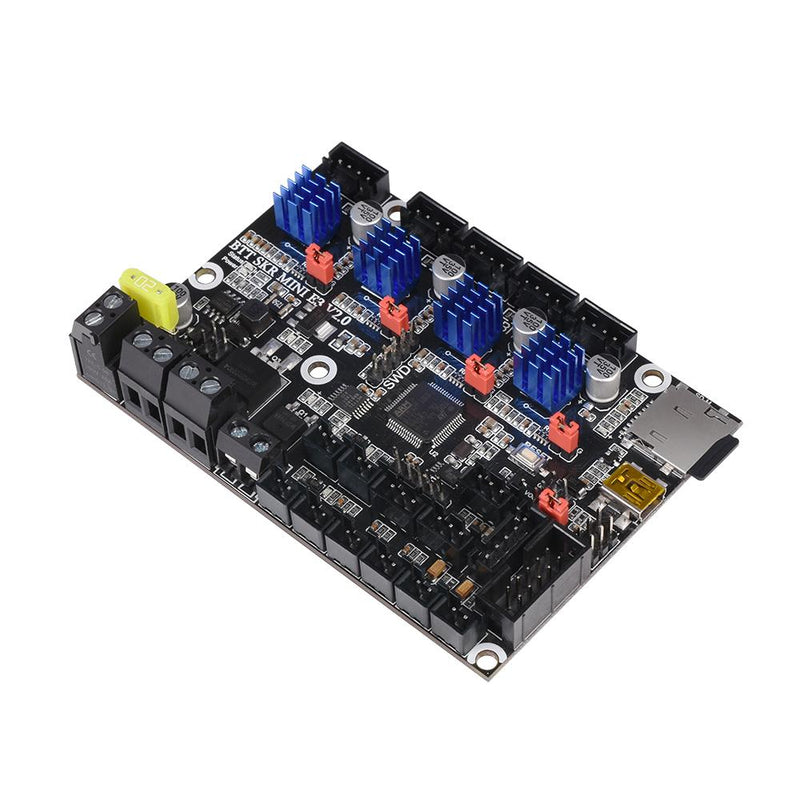

BIGTREETECH SKR Mini E3 V2.0

BIGTREETECH SKR Mini E3 V2.0 – Modifica silenziosa dell’Ender-3 senza complicazioni

La SKR Mini E3 V2.0 è una scheda madre a 32 bit progettata come sostituzione diretta della scheda originale dell’Ender-3. I driver per motori passo-passo TMC2209 sono già integrati e collegati in modalità UART: non è quindi necessario acquistare driver separati e il tipico rumore della scheda di serie viene notevolmente ridotto. Gli slot aggiuntivi lasciano spazio per futuri aggiornamenti.

In sintesi – I tuoi vantaggi:

• Sostituzione plug-and-play: Progettata per il formato dell’Ender-3; non sono necessarie modifiche al case né il ricablaggio completo della stampante.
• TMC2209 in modalità UART: I driver sono saldati e vengono gestiti tramite firmware: niente potenziometri e nessun modulo driver da aggiungere.
• Connessioni per gli aggiornamenti: BLTouch, sensore di filamento, BTT UPS 24V e BTT Relay possono essere collegati direttamente.
• Dual-Z in parallelo: Connessione Dual-Z parallela e due porte per ventole CNC per ampliare la meccanica.
• Ingresso 12–24 V: Funziona sia con configurazioni a 12 V sia a 24 V; il MOSFET per il piano riscaldato è dimensionato di conseguenza.

Potenza di calcolo a 32 bit invece della scheda di serie a 8 bit

Il microcontrollore utilizzato è un STM32F103RCT6, mentre l’alimentazione è affidata a un convertitore MP1584EN. La scheda è realizzata a quattro strati, una caratteristica che il produttore giustifica con una migliore dissipazione del calore.

Homing senza sensori tramite jumper

È possibile attivare il Sensorless Homing tramite i jumper; in tal caso, però, non è possibile utilizzare contemporaneamente finecorsa esterni. Se desideri mantenere i finecorsa meccanici, lascia semplicemente i jumper nella posizione impostata di fabbrica.

Domande frequenti (FAQ)

Posso continuare a utilizzare il display che possiedo?

Sono supportati il display LCD12864 dell’Ender-3 e i display TFT da 2,4" e 3,5". Prima dell’ordine, verifica quale tipo di display è installato sulla tua stampante.

Devo installare personalmente il firmware?

Sì. Il firmware corretto viene installato tramite scheda SD, in base al tipo di display e alla configurazione della stampante. L’installazione deve essere eseguita sempre a dispositivo spento e scollegato dall’alimentazione.

Ho bisogno di driver per motori passo-passo aggiuntivi?

No. I TMC2209 sono già integrati nella scheda e vengono configurati tramite UART, quindi non sono necessari moduli driver separati.

Come collego la scheda al PC?

Tramite la porta Mini-USB-B sulla scheda.
