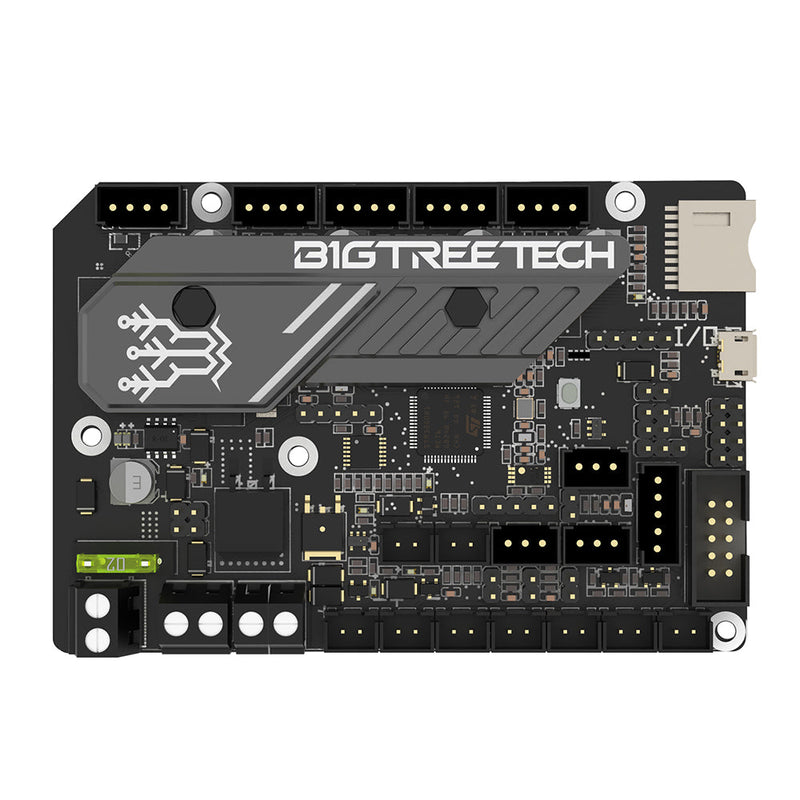

BigTreeTech SKR MINI E3 V3.0

BigTreeTech SKR MINI E3 V3.0 – Stampa più silenziosa con la sostituzione della scheda

La SKR MINI E3 V3.0 è una scheda madre silenziosa a 32 bit, progettata come sostituzione diretta della scheda originale a 8 bit di molte stampanti Creality. È pensata per gli utenti di Ender-3, Ender-5 e CR-10S che vogliono eliminare i fastidiosi rumori dei motori passo-passo e ottenere al contempo connessioni per aggiornamenti come BLTouch o CR-Touch. Il formato e la disposizione dei cavi sono adattati alla serie, quindi la sostituzione non richiede modifiche al case.

In breve – I tuoi vantaggi:

• Controllo silenzioso dei motori passo-passo: i driver silenziosi con controllo UART riducono sensibilmente il rumore durante il funzionamento: la stampante diventa più tollerabile anche negli ambienti domestici.
• Aggiornamento plug-and-play: progettata per il cablaggio e il formato della serie Creality, secondo il produttore è pensata come sostituzione diretta senza complicazioni della scheda originale.
• Pronta per il livellamento automatico del piano: le porte dedicate per BLTouch o CR-Touch evitano adattatori e saldature.
• Sensorless Homing: i finecorsa X e Y possono essere eliminati con una configurazione corretta: meno cavi nell'area di stampa.
• Interfacce moderne: USB Micro B e microSD per aggiornamenti del firmware e avvio delle stampe, oltre a diverse uscite per ventole regolabili.

Compatibilità con più stampanti rispetto alla versione precedente

A differenza della SKR MINI E3 V2.0, la V3.0 è stata ampliata a livello hardware e, secondo la scheda tecnica, non è più compatibile solo con Ender 3, ma anche con Ender 5, Ender 5 Pro e CR-10S/S4/S5.

Hardware rivisto nei dettagli

È installato l'attuale MCU della serie G0 e il dissipatore è più grande rispetto a quello del modello precedente. L'uscita SPI può essere impostata su +3,3 V o +5 V, offrendo maggiore flessibilità per il collegamento di sensori esterni. La scheda pesa 181 g.

Domande frequenti (FAQ)

Posso continuare a utilizzare il display Creality originale?

È compatibile solo l'LCD12864 dell'Ender 3. Secondo il produttore, gli altri display originali delle serie Ender e CR non sono compatibili; è però possibile collegare i touchscreen BTT-TFT da 2,4 o 3,5 pollici.

Devo installare il firmware prima del montaggio?

BigTreeTech mette a disposizione il firmware adatto alla V3.0 nel repository GitHub ufficiale; l'installazione avviene tramite microSD o USB.

Il Sensorless Homing funziona automaticamente?

No. La funzione è supportata per X e Y, ma richiede una configurazione corretta del firmware.
