BIQU 3D BigTreeTech Manta M4P V2.2
Experten-Check Ehrliche Einschätzung aus unserem Team
- Gute Wahl für kompakte Umbauten wie Voron V0 oder Ender-3, wenn ein CM4/CB1 direkt aufgesteckt werden soll.
- CM4 bzw. CB1 sind nicht enthalten und müssen passend zum Setup separat beschafft werden.
- Vier Achsen (X, Y, Dual-Z, E0) genügen für Single-Extruder-Aufbauten; für mehrere Extruder ist das Board nicht ausgelegt.
Persönliche Beratung von echten Machern aus Tuttlingen.
SKU P8548S EAN 6973828110203

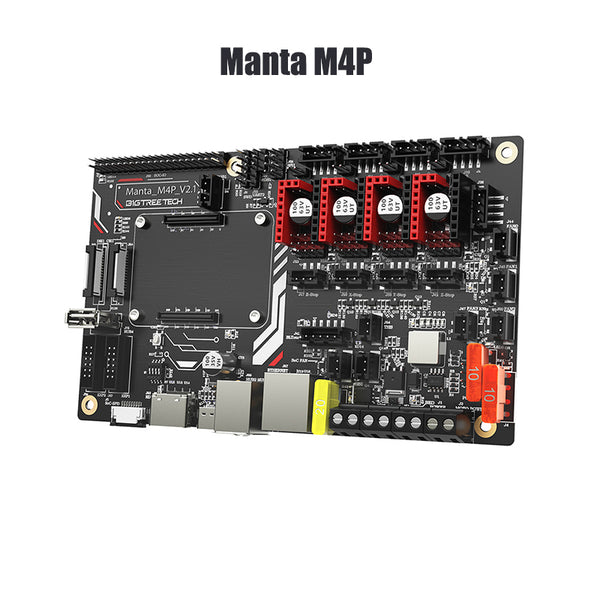

BigTreeTech Manta M4P V2.2 – Scheda Klipper pronta per CM4
Il Manta M4P V2.2 è una scheda madre compatta a 32 bit con quattro assi (X, Y, Dual-Z, E0), che accoglie direttamente un Raspberry Pi CM4 o BTT CB1 tramite connettore BTB. È pensata per modifiche di stampanti piccole e medie come Voron V0 o Ender-3, dove è richiesto un setup ordinato a scheda singola senza cavi sciolti.
A colpo d’occhio – I tuoi vantaggi:
- CM4/CB1 montabile direttamente: Il connettore board-to-board rinforzato elimina i cavi sciolti e semplifica la configurazione di Klipper.
- Driver flessibili: Quattro socket supportano SPI, UART e STEP/DIR oltre alle comuni famiglie TMC come 2209, 2208, 2226, 2130 e 5160.
- Homing senza sensori: Attivabile tramite jumper sui pin DIAG – senza necessità di tagliare pin.
- Tensione ventola selezionabile: Tre porte per ventole CNC possono essere impostate tramite jumper a 24 V o 5 V, più una ventola dedicata per SoC.
- Espandibile: Supporta BLTouch, sensore di esaurimento filamento, RGB e LCD RepRapDiscount tramite EXP1/EXP2.
Gestione di alimentazione e temperatura
Un regolatore onboard alimenta il Compute Module da 12 o 24 V. L’uscita per il letto riscaldato è progettata per 10 A, il riscaldatore hotend per 6 A, con un budget totale per riscaldatori, driver e ventole inferiore a 20 A. Circuiti termistore protetti dovrebbero proteggere la MCU da cortocircuiti e correnti di dispersione secondo il datasheet.
Connettività con CM4
In combinazione con un CM4, la scheda offre un header a 40 pin compatibile con il pinout del Pi, Ethernet Gigabit (1000 M) e tre porte USB 2.0, tutte con protezione ESD su USB ed Ethernet.
Domande frequenti (FAQ)
Quale firmware gira sul Manta M4P V2.2?
Con CM4 o CB1 funziona con Klipper ed è inoltre compatibile con Marlin.
È incluso un Raspberry Pi CM4 nella confezione?
No. CM4 o BTT CB1 si montano separatamente e non fanno parte della scheda.
Quali cinematismi di stampante sono supportati?
La scheda supporta Cartesian, Delta, Kossel, Ultimaker e CoreXY.
Technische Daten
Datenblatt · Herstellerangaben| Gewicht | 242 g |
|---|
