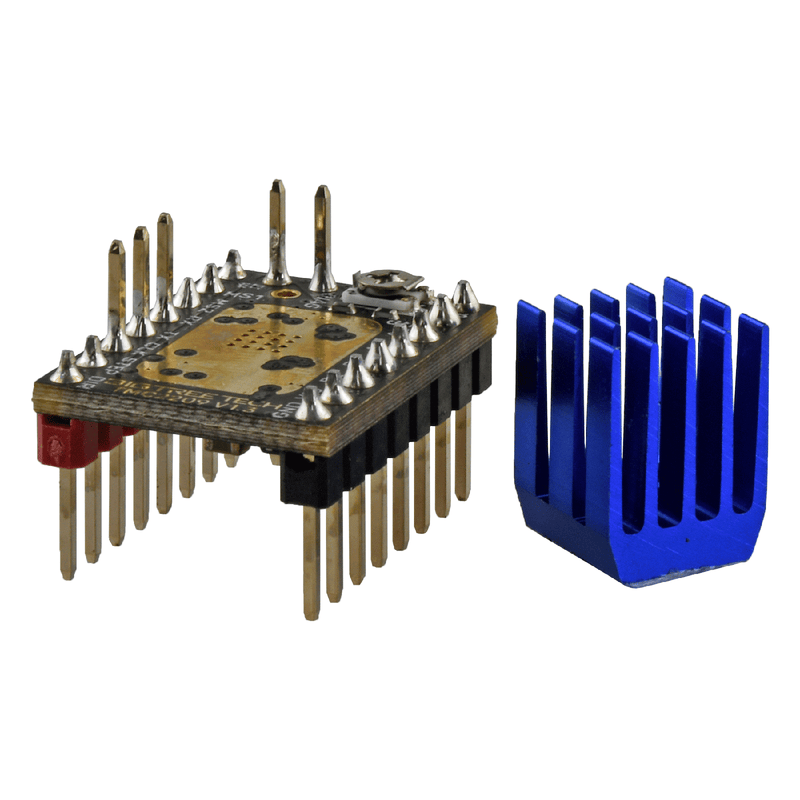

BIQU BTT TMC2209 V1.3

BIQU BTT TMC2209 V1.3 – Driver silenzioso per motori passo-passo da installare come upgrade

Il TMC2209 V1.3 è un driver per motori passo-passo destinato a stampanti 3D, macchine CNC e altri sistemi di controllo del movimento. Gestisce i segnali STEP/DIR tradizionali e può essere configurato anche tramite UART. È quindi pensato per chi desidera ridurre il rumore degli assi della propria stampante e ottenere al contempo un maggiore controllo sul pilotaggio dei motori.

I vantaggi in sintesi:

• Funzionamento silenzioso: StealthChop2 riduce sensibilmente il rumore dei motori, un aspetto importante se la stampante si trova in casa o in ufficio.
• Configurazione UART: corrente, microstepping e diagnostica possono essere impostati via software, senza dover intervenire su jumper e potenziometro.
• Homing sensorless: StallGuard4 consente di eseguire il riferimento senza finecorsa meccanici, riducendo il cablaggio.
• Design compatibile a livello di pin: la sostituzione dei driver più datati può essere effettuata senza modifiche alla scheda o al cablaggio.
• Ampio intervallo di tensione: secondo la scheda tecnica, utilizzabile da circa 4,75 V a 29 V, quindi adatto a configurazioni sia a 12 V sia a 24 V.

Corrente e silenziosità

Il produttore indica una corrente motore RMS fino a 2,0 A e una corrente di picco fino a 2,8 A. Il modulo pesa 50 g.

Microstepping fino a 256

Secondo il produttore, grazie a SpreadCycle e all'interpolazione MicroPlyer si raggiungono fino a 256 microstep, riducendo le vibrazioni e rendendo il movimento più uniforme.

Domande frequenti (FAQ)

Il driver è compatibile con la mia scheda madre attuale?

Il design è compatibile a livello di pin con le generazioni precedenti di driver, quindi l'upgrade è previsto senza modifiche sostanziali al cablaggio o alla scheda. Prima dell'acquisto, verifica comunque il connettore della tua scheda.

Ho necessariamente bisogno della UART?

No. Il driver funziona anche con i tradizionali segnali STEP/DIR. La UART è necessaria solo se desideri utilizzare tramite software la configurazione, la diagnostica o il homing sensorless.

Il homing sensorless è possibile con qualsiasi scheda?

StallGuard4 richiede un collegamento UART e un supporto firmware adeguato. In assenza di questi requisiti, il riferimento resta affidato ai finecorsa.
