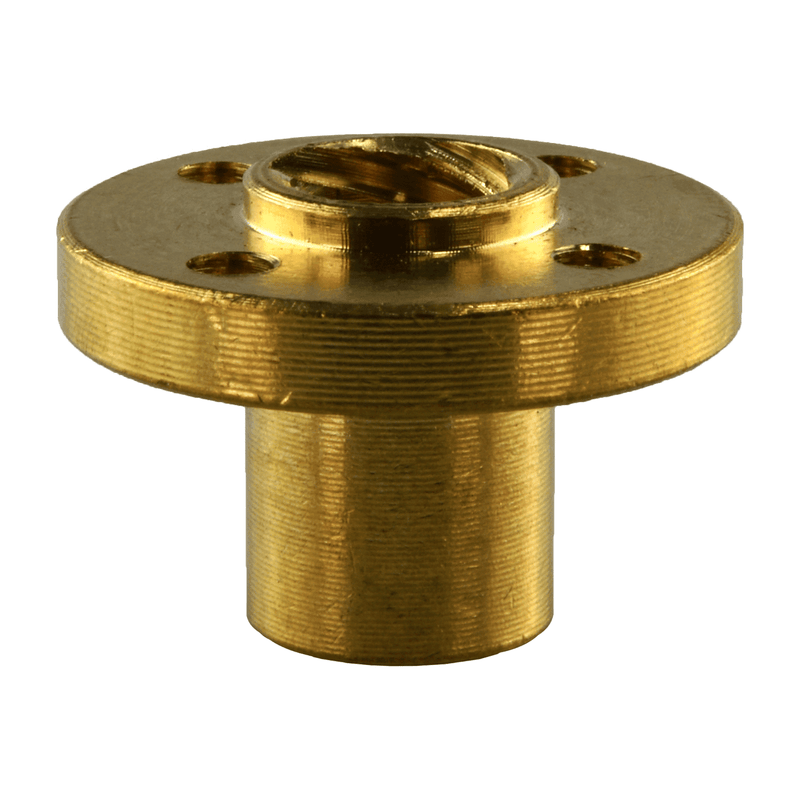

Chiocciola per vite trapezoidale BIQU T8

Chiocciola per vite trapezoidale BIQU T8 – Movimento lineare guidato con precisione

La chiocciola per vite trapezoidale T8 è il componente complementare alle viti trapezoidali T8 e converte il loro movimento rotatorio in un movimento lineare dell’asse. È pensata per chi deve riparare un asse Z di una stampante 3D o realizzare assi lineari personalizzati per sistemi CNC e di automazione. Il produttore ne indica l’impiego per ottenere un movimento lineare uniforme e preciso lungo l’intera corsa.

I vantaggi in breve:

• Lead di 8 mm: un giro completo della vite muove l’asse di 8 mm, riducendo il numero di passi motore necessari per la corsa.
• Pitch di 2 mm: geometria della filettatura chiaramente definita, compatibile con il profilo T8 standard: nessun dubbio nella scelta della vite.
• Corpo in ottone: abbinamento collaudato con la vite in acciaio, in cui la chiocciola funge da componente soggetto a usura, preservando la vite più costosa.
• Fori filettati M3: fissaggio diretto a carrelli o supporti con viti M3 standard, senza adattatori intermedi.
• Lunghezza di 15 mm: struttura compatta, integrabile anche in configurazioni con poco spazio.

Lead di 8 mm, pitch di 2 mm

Il passo e la distanza tra i filetti corrispondono alla comune configurazione T8: 8 mm di corsa per giro con una distanza tra i filetti di 2 mm. Se si sostituisce un asse esistente, è consigliabile verificare i valori della vite installata, poiché le viti T8 sono disponibili anche con altri passi.

Montaggio tramite filettatura M3

La chiocciola è dotata di fori filettati M3 e può quindi essere avvitata ai comuni carrelli degli assi e ai supporti autocostruiti. Con una lunghezza complessiva di 15 mm, l’ingombro nella struttura rimane contenuto.

Domande frequenti (FAQ)

La chiocciola è compatibile con qualsiasi vite T8?

È progettata per viti trapezoidali T8 con lead di 8 mm e pitch di 2 mm. Le viti T8 con passo diverso, ad esempio con lead di 2 mm, non sono compatibili.

Quali viti servono per il montaggio?

I fori filettati sono realizzati con filettatura M3, quindi servono viti M3 adatte. La lunghezza delle viti dipende dallo spessore del supporto.

Di che materiale è fatta la chiocciola?

È realizzata in ottone. È il materiale comunemente utilizzato per le chiocciole trapezoidali che scorrono su viti in acciaio.
