Cavo adattatore Bondtech singolo per Raise3D

Cavo adattatore Bondtech Raise3D Single – Conversione senza modificare i cavi

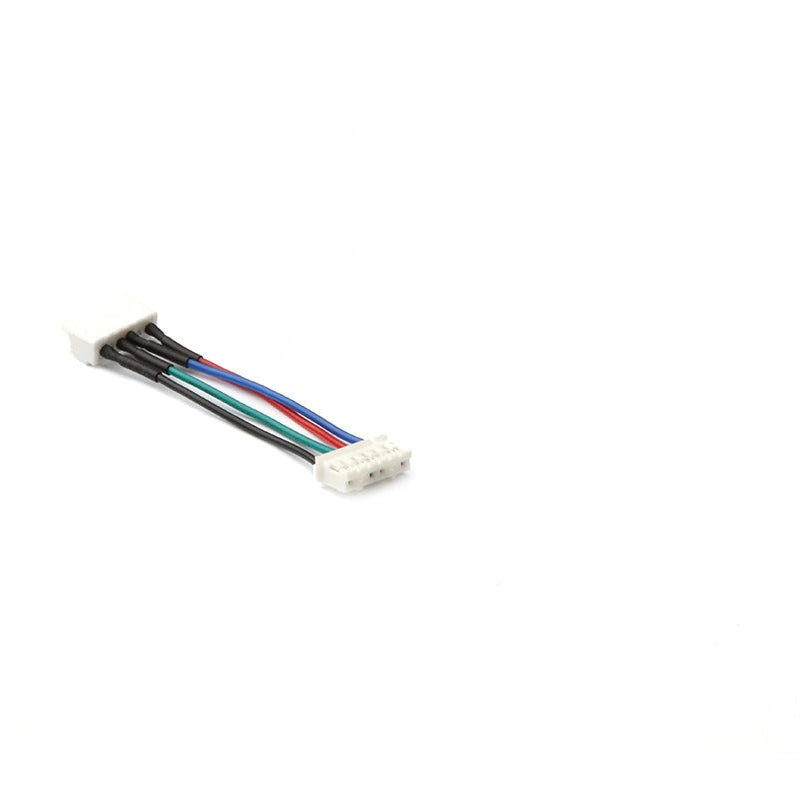

Il cavo adattatore collega il cavo del motore passo-passo dell’estrusore originale dei primi modelli Raise3D N1/N2 ai motori dell’estrusore Bondtech SingleDirect. È destinato ai proprietari di unità N1/N2 più datate con motore passo-passo color argento, il cui connettore originale non è compatibile con i motori del SingleDirect. In questo modo non è necessario riposizionare i pin o saldare il cavo originale.

I vantaggi in breve:

• Connettore compatibile: Compensa la diversa disposizione dei pin dei connettori dei motori passo-passo color argento degli N1/N2, consentendo di collegare l’estrusore SingleDirect senza intervenire sul cablaggio originale.
• Direzione di alimentazione corretta: Nel cavo è stata invertita la fase di una bobina del motore: il motore ruota quindi nella direzione corretta e l’estrusore inserisce il filamento nel verso giusto (secondo le indicazioni del produttore).
• Conversione plug-and-play: Si collega tra il cavo originale e il motore dell’estrusore; non sono necessarie modifiche al firmware o al collegamento del motore sulla scheda.
• Compatto: Circa 10 cm di lunghezza e circa 5 g di peso: trova posto anche nello spazio ristretto della testina di stampa.
• Contenuto della confezione definito: Un cavo adattatore per confezione, progettato come soluzione sostitutiva OEM.

Solo per N1/N2 con motore passo-passo color argento

La compatibilità dipende dal motore: solo le prime unità N1/N2 con motore passo-passo color argento utilizzano il tipo di connettore diverso e necessitano quindi di questo adattatore.

Sfasamento di fase invece del ricablaggio

Anziché scambiare i fili sul connettore originale, la correzione del senso di rotazione è già integrata nel cavo adattatore: una fase della bobina è stata invertita appositamente.

Domande frequenti (FAQ)

Come faccio a capire se il mio Raise3D necessita dell’adattatore?

È determinante il colore del motore passo-passo dell’estrusore: i primi N1/N2 con motore color argento hanno il tipo di connettore diverso e necessitano del cavo adattatore. Con gli altri motori, il connettore originale si collega direttamente al SingleDirect.

Quanti cavi sono inclusi?

La confezione contiene un cavo adattatore. Per le stampanti con due motori dell’estrusore è necessario il numero corrispondente di cavi.

Devo modificare il senso di rotazione del motore nel firmware dopo l’installazione?

No. L’inversione del senso di rotazione è già risolta grazie alla fase della bobina invertita nel cavo.
