Supporto ALU BMG Bondtech

Supporto Bondtech BMG in alluminio – Supporto stabile per l’estrusore BMG

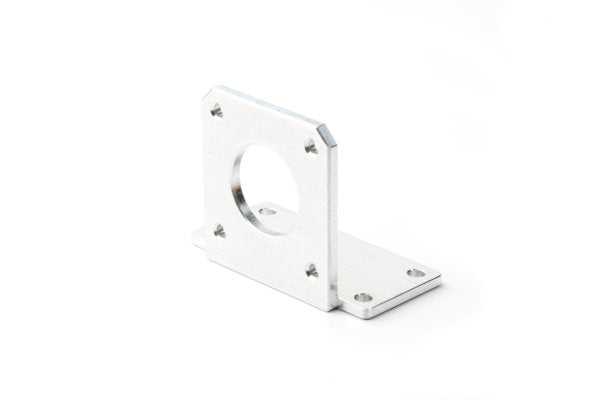

Il supporto in alluminio è una staffa fresata CNC per l’estrusore Bondtech BMG. Viene fissata tra il motore e la parte posteriore dell’alloggiamento dell’estrusore e garantisce un montaggio sicuro e privo di giochi: è pensata per chi desidera fissare il proprio BMG in modo ordinato alla stampante o a una struttura personalizzata.

I vantaggi in breve:

• Alluminio da 3 mm: Il materiale pieno e robusto mantiene l’estrusore in posizione anche in presenza di vibrazioni, invece di deformarsi come una lamiera sottile.
• Prodotto mediante lavorazione CNC: Le tolleranze ridotte garantiscono un accoppiamento preciso tra motore e alloggiamento, senza necessità di ulteriori lavorazioni.
• Ruotabile con incrementi di 90°: Puoi scegliere liberamente la posizione di montaggio dell’estrusore, una soluzione pratica in caso di spazio limitato.
• Foratura definita: I fori nella flangia inferiore sono predefiniti, quindi puoi pianificare in anticipo il fissaggio.

Montaggio a morsetto invece di un adattatore aggiuntivo

Il supporto viene fissato direttamente tra il motore passo-passo e l’alloggiamento dell’estrusore e non richiede quindi una piastra adattatrice separata. Prima del montaggio, puoi definire l’orientamento con incrementi di 90°.

Dimensioni della flangia di fissaggio

I fori di montaggio nella flangia inferiore hanno un diametro di 4,2 mm; l’interasse è di 18,0 mm in verticale e 50,0 mm in orizzontale. In questo modo puoi verificare in anticipo se il supporto è compatibile con il telaio o il supporto della tua struttura.

Domande frequenti (FAQ)

L’estrusore è incluso nella fornitura?

No. Il supporto in alluminio è una staffa per l’estrusore BMG; l’estrusore deve essere acquistato separatamente.

Posso montare l’estrusore anche trasversalmente o capovolto?

Sì. Il supporto può essere ruotato con incrementi di 90°, consentendoti di adattare la posizione di montaggio alla tua struttura.

Il supporto è compatibile con la mia stampante?

Dipende dalla disposizione dei fori del telaio. Confronta i fori da 4,2 mm di diametro, con una distanza di 18,0 mm in verticale e 50,0 mm in orizzontale, con i tuoi punti di fissaggio.

Devo praticare altri fori o apportare modifiche?

Il supporto è fresato CNC e progettato per garantire tolleranze precise. La necessità di eventuali modifiche al tuo alloggiamento dipende dalla configurazione specifica della tua struttura.
