Capicorda HeatLink Bondtech

Bondtech HeatLink Ferrule – collega la cartuccia riscaldante senza saldare

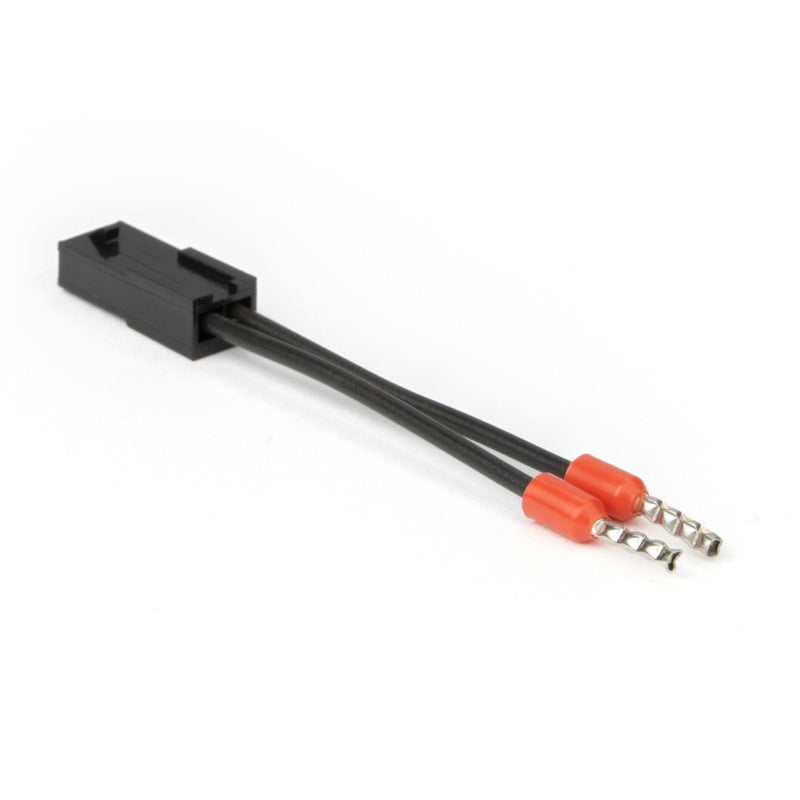

HeatLink Ferrule è un cavo di interfaccia corto, lungo 50 mm, con un connettore Molex Micro-Fit 3.0 da un lato e un collegamento a puntalino dall’altro. Collega le cartucce riscaldanti e i termistori Bondtech all’elettronica esistente della stampante, senza dover saldare o crimpare i cavi. È pensato per chi, durante la modifica dell’hotend, non vuole alterare il cablaggio originale.

I vantaggi in breve:

• Niente saldature: una connessione a innesto al posto del saldatore: la modifica riesce anche senza esperienza in elettronica ed è reversibile in qualsiasi momento.
• Collegamento a puntalino: compatibile con morsettiere predisposte per puntalini, come quelle utilizzate su molte schede Prusa e Creality per la cartuccia riscaldante.
• Lunghezza di 50 mm: il cavo scompare completamente nell’alloggiamento dell’elettronica, senza lasciare parti penzolanti.
• Molex Micro-Fit 3.0: interfaccia standardizzata per il sistema HeatLink: in seguito è possibile sostituire riscaldatori e termistori senza rifare il cablaggio.
• Peso di 5 g: un semplice elemento di collegamento all’interno dell’alloggiamento, senza influire sulla massa in movimento della testina di stampa.

Elenco dei modelli verificati, senza andare a tentativi

Per il collegamento di cartucce riscaldanti da 50 W, Bondtech indica tra gli altri Prusa i3 MK2/MK2.5/MK3 (incluse le versioni s/+), Creality CR-10 e relative varianti s, CR-20 Pro, CR-5 Pro, CR-X, nonché Ender-3, Ender-3 Pro ed Ender-3 V2; secondo il produttore, in totale sono supportati almeno 25 modelli Creality e Prusa.

Sistema HeatLink modulare

HeatLink separa il riscaldatore o il termistore dal collegamento specifico della stampante: il cavo di interfaccia lungo 50 mm si adatta alla rispettiva stampante, mentre il componente viene collegato tramite Molex Micro-Fit 3.0.

Domande frequenti (FAQ)

La cartuccia riscaldante o il termistore sono inclusi nella confezione?

No. La confezione contiene esclusivamente il cavo di interfaccia in una busta. La cartuccia riscaldante o il termistore della gamma HeatLink devono essere acquistati separatamente.

Posso usare il cavo anche per un termistore da 300 °C?

La gamma HeatLink prevede cavi di interfaccia per termistori, tuttavia nell’elenco del produttore attualmente non sono indicati modelli di stampanti per termistori da 300 °C con la variante a puntalino: essa è indicata per cartucce riscaldanti da 50 W.

Mi servono strumenti speciali per l’installazione?

No. Il lato con puntalino viene inserito o avvitato nel morsetto della scheda madre, mentre il lato Molex si innesta semplicemente in posizione. Non sono necessarie saldature né operazioni di crimpatura.
