Cavo motore Bondtech JST-XH4 inguainato

Cavo motore Bondtech JST-XH4 rivestito – cablaggio del motore ordinato da 700 mm

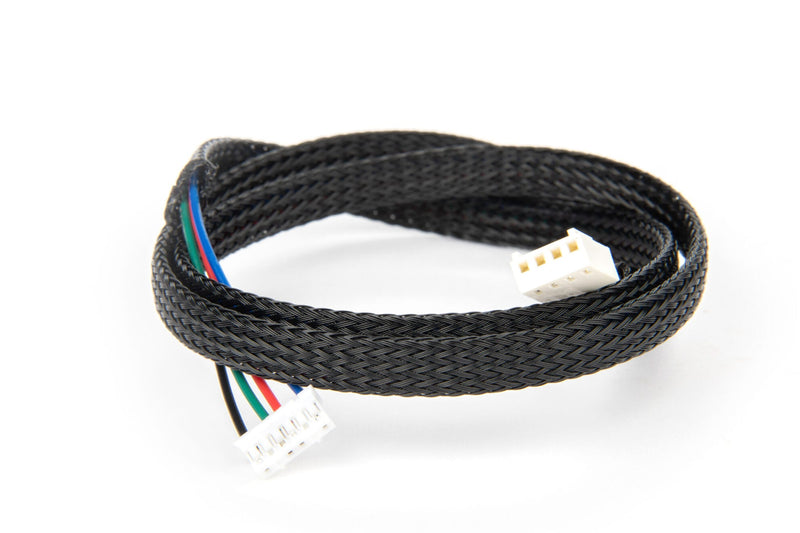

Il cavo motore Bondtech è un cavo di collegamento rivestito che collega il motore passo-passo dell’estrusore al controller. Con i suoi 700 mm consente di coprire anche distanze maggiori tra la scheda madre e il motore ed è precablato di fabbrica per il motoriduttore Nema17 Bondtech lungo 40 mm: è pensato per modifiche, aggiornamenti dell’estrusore e sostituzione di cavi motore danneggiati.

I vantaggi in sintesi:

• Lunghezza di 700 mm: offre una riserva sufficiente per disporre il cavo ordinatamente nel telaio, invece di tenerlo sotto tensione.
• JST-XH4 su JST-XH6: combinazione di connettori adatta per il lato controller (4 pin) e il lato motore (6 pin), senza bisogno di realizzare adattatori.
• Rivestimento in tessuto (sleeve): mantiene i fili raggruppati e li protegge da bordi e catene portacavi.
• Precablato di fabbrica: la piedinatura fissa evita di crimpare singolarmente i fili.
• Solo 5 g: incide pochissimo sul peso degli assi in movimento.

Piedinatura dei connettori nel dettaglio

La piedinatura dal controller al motore è PIN 1 → PIN 1, PIN 2 → PIN 4, PIN 3 → PIN 3 e PIN 4 → PIN 6. Bondtech sottolinea che questo cablaggio deve essere compatibile con lo schema elettrico della propria applicazione.

Per quale motore è pensato?

Di fabbrica, il cavo è cablato per il motoriduttore Nema17 Bondtech lungo 40 mm. Con altri motori, la possibilità di utilizzarlo direttamente dipende dalla piedinatura.

Domande frequenti (FAQ)

Il cavo è compatibile con qualsiasi motore passo-passo?

No. È precablato per il motoriduttore Nema17 Bondtech da 40 mm. Con altri motori o schede, dovresti verificare prima la piedinatura confrontandola con lo schema elettrico della tua configurazione.

Quali connettori sono presenti alle estremità?

Sul lato controller è presente un JST-XH a 4 pin, mentre sul lato motore c’è un JST-XH a 6 pin. Le due estremità sono quindi diverse: non si tratta di un semplice cavo da 4 pin a 4 pin.

Quanto è lungo il cavo?

700 mm. In questo modo è possibile raggiungere anche una scheda madre montata a una certa distanza, senza tendere eccessivamente il cavo.
