Cavo motore Bondtech JST-XH6 – PC2510

Cavo motore Bondtech JST-XH6 – PC2510 – Collegamento del motore senza saldature

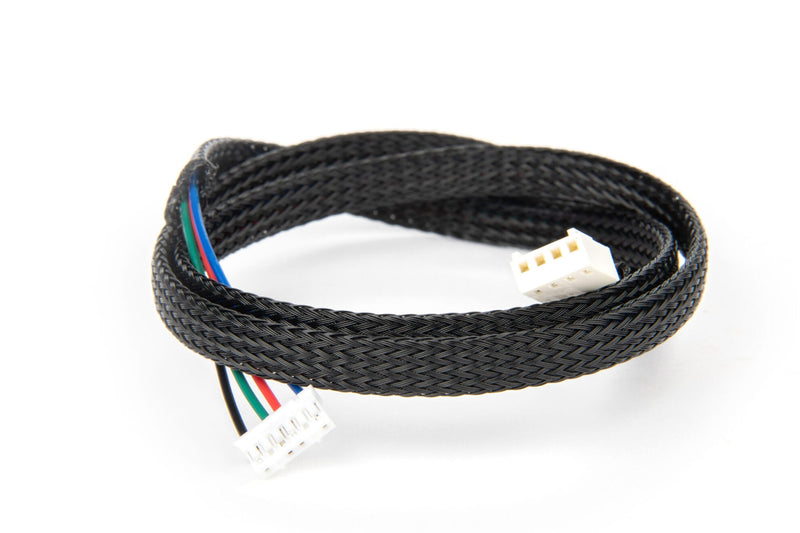

Cavo motore preassemblato con connettore PC2510 (4 poli) sul lato controller e connettore JST-XH6 (6 poli) sul lato motore. Pensato per chi desidera collegare un motore passo-passo con attacco JST-XH6 a una scheda con presa PC2510, senza dover crimpare personalmente i contatti o realizzare adattatori.

In sintesi – I tuoi vantaggi:

• Combinazione di connettori: PC2510 a 4 pin e JST-XH6 a 6 pin: collega direttamente due standard di connessione, senza adattatori intermedi.
• Lunghezza di 70 cm: riserva sufficiente per arrivare dalla scheda sul fondo del telaio al motore dell’estrusore sulla testa di stampa e inserire ordinatamente il cavo nella catena portacavi.
• Assegnazione dei pin definita: la corrispondenza 1→1, 2→4, 3→3, 4→6 è documentata, così puoi verificare prima del collegamento che sia adatta alla tua configurazione.
• Configurato in fabbrica: Bondtech specifica che il cavo è cablato di serie per il motore Nema17 con riduttore da 40 mm.
• Leggero, appena 17 g: grava solo minimamente sugli assi mobili e sulle catene portacavi.

70 cm di lunghezza per una posa flessibile

Con i suoi 70 cm, il cavo è sufficientemente lungo nella maggior parte delle configurazioni del volume di stampa, dalla scheda madre all’estrusore sul portale. In questo modo puoi farlo passare lungo i percorsi dei cavi già presenti, invece di sottoporlo a trazione su un percorso breve.

Verifica l’assegnazione dei pin prima dell’installazione

L’assegnazione segue lo schema PIN 1→1, 2→4, 3→3, 4→6 tra il lato controller e il lato motore. Se il motore o la scheda presentano una configurazione diversa, l’assegnazione deve essere adattata: un cavo motore collegato erroneamente può danneggiare i driver.

Domande frequenti (FAQ)

Il cavo è compatibile con qualsiasi motore Nema17?

No. È cablato in fabbrica per il motore Nema17 con riduttore da 40 mm di Bondtech. Sul lato motore è necessario un attacco JST-XH6 e l’assegnazione dei pin deve corrispondere a quella del motore utilizzato: verifica lo schema prima del collegamento.

Perché il lato motore ha sei pin, mentre il lato controller ne ha solo quattro?

La presa JST-XH6 è a sei poli, ma ne vengono utilizzati quattro: sul lato motore, i PIN 1, 4, 3 e 6 corrispondono ai PIN da 1 a 4 sul lato controller. Due posizioni del connettore a sei poli restano inutilizzate.

Posso accorciare o allungare il cavo?

Il cavo viene fornito già assemblato con una lunghezza di 70 cm. Le modifiche alla lunghezza richiedono una nuova crimpatura dei contatti: se vuoi evitarla, pianifica di utilizzare i 70 cm nella guida dei cavi.
