Motore passo-passo ridotto Bondtech Nema17 da 40+28 mm con albero a D da 20 mm

Motore passo-passo Bondtech Nema17 con riduttore – Coppia per estrusori esigenti

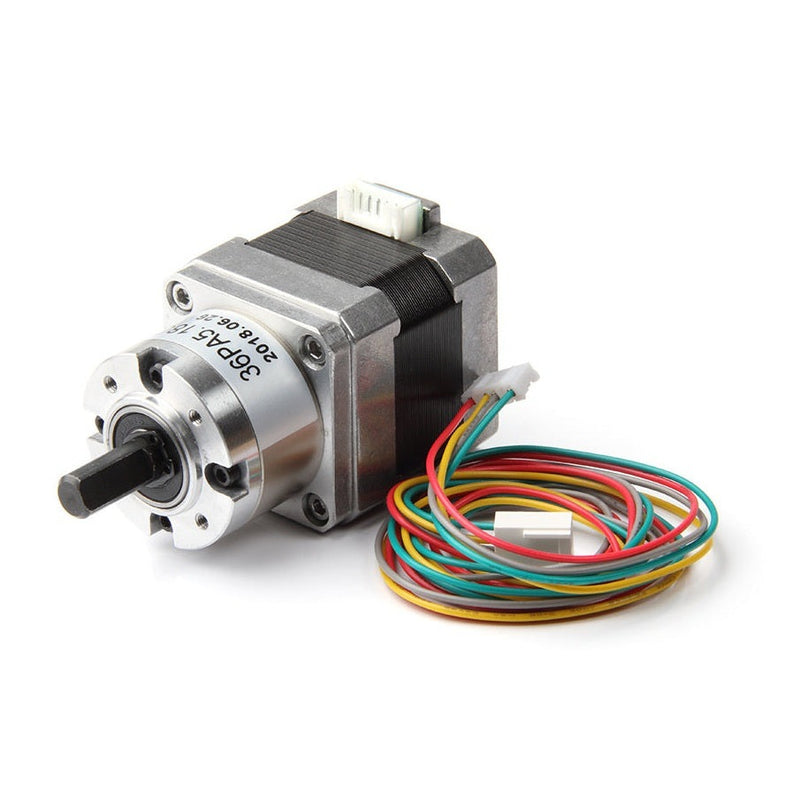

Il Bondtech Nema17 è un motore passo-passo con riduttore integrato (rapporto di riduzione 5,18:1), composto da un corpo motore da 40 mm e da un’unità di riduzione da 28 mm. È pensato per gli utenti che vogliono realizzare o sostituire un azionamento per estrusore con una coppia maggiore, ad esempio quando un’impostazione Direct Drive raggiunge i suoi limiti con materiali viscosi o portate elevate.

In sintesi – I tuoi vantaggi:

• Riduttore integrato: Il rapporto di riduzione di 5,18:1 aumenta la coppia utile sull’albero di uscita, senza dover montare un riduttore esterno.
• Albero a D da 8 mm: L’albero appiattito trasmette la coppia con un accoppiamento geometrico: ingranaggi e manicotti di trasmissione rimangono in posizione senza slittare.
• Attacco Nema17 standard: Il diametro del cerchio dei fori è di 28 mm con 4x M3, conforme allo schema Nema17 più comune e quindi compatibile con molti supporti esistenti.
• Angolo di passo di 1,8°: 200 passi interi per rotazione, combinati con il rapporto di riduzione, garantiscono una risoluzione elevata sull’uscita.
• Progettato per il funzionamento continuo: Bondtech dichiara una costruzione pensata per una lunga durata operativa e un’elevata coppia disponibile.

Riduttore e coppia

Il rapporto di riduzione di 5,18:1 trasforma la velocità di rotazione del motore in forza, esattamente ciò che serve a un estrusore per spingere il filamento. La corrente massima in ingresso è di 1,2 A; questo valore deve essere considerato nella configurazione del driver.

Dimensioni e montaggio

La lunghezza complessiva è data dai 40 mm del motore e dai 28 mm della sezione del riduttore, a cui si aggiunge l’albero a D lungo 20 mm e con diametro di 8,0 mm. Con un peso di 406 g, il motore è notevolmente più pesante di un semplice Nema17.

Domande frequenti (FAQ)

Il motore è compatibile con qualsiasi supporto Nema17?

Lo schema dei fori, con un diametro del cerchio di 28 mm e 4x M3, corrisponde allo standard Nema17. È tuttavia necessario verificare lo spazio disponibile: il riduttore lungo 28 mm rende il motore più lungo di un normale Nema17 e l’albero di uscita ha un diametro di 8,0 mm invece dei consueti 5 mm.

Come devo impostare la corrente del driver?

Il produttore indica una corrente massima in ingresso di 1,2 A. Il driver deve essere configurato di conseguenza e questo valore non deve essere superato.

Il motore è adatto a una testina di stampa in movimento?

Con i suoi 406 g è pesante. Su una testina Direct Drive movimentata rapidamente, aumenta sensibilmente la massa in movimento; per configurazioni Bowden o estrusori montati fissi non rappresenta un problema.
