Estrusore Bondtech QR-M

Estrusore Bondtech QR-M – Dual-Drive per hotend Mosquito

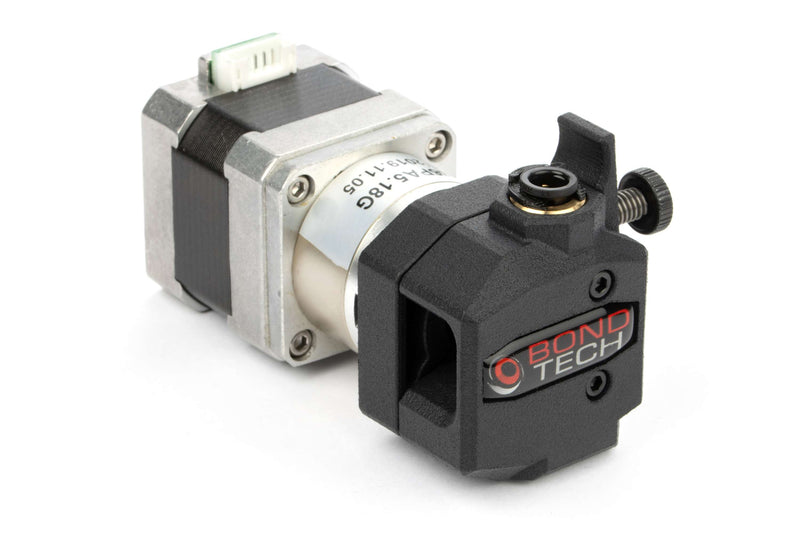

Il QR-M è un estrusore Dual-Drive pronto per il montaggio, con motore passo-passo Nema17 e riduttore epicicloidale 5:1, progettato per gli hotend della serie Mosquito. È destinato agli utenti che eseguono molte retrazioni, utilizzano filamenti tecnici o ugelli di grande diametro e hanno bisogno di un avanzamento del filamento sicuro e uniforme, senza slittamenti. Secondo Bondtech, la coppia e la risoluzione sono al livello del QR.

In sintesi – I tuoi vantaggi:

• Azionamento Dual-Drive: Due ruote di trascinamento temprate e lavorate a CNC fanno presa sul filamento da entrambi i lati, riducendo il grinding e gli slittamenti anche dopo migliaia di retrazioni.
• Grande varietà di materiali: Il percorso del filamento è guidato per tutta la sua lunghezza, così il TPU/TPE morbido scorre in modo affidabile quanto il materiale fragile rinforzato con fibra di carbonio.
• Leva di sgancio rapido: Allenta la tensione, estrai il filamento e inseriscine uno nuovo: il cambio del materiale non richiede utensili.
• Tensione regolabile: La vite zigrinata consente di impostare la pressione di contatto in base al materiale, invece di dover utilizzare un’impostazione di fabbrica predefinita.
• Fornito pronto per il collegamento: Ogni unità viene consegnata assemblata e testata, incluso un cavo da 700 mm con connettori rapidi (JST-PH6 su PC2510).

Riduttore epicicloidale 5:1 per ugelli piccoli e grandi

La riduzione 5:1, combinata con le ruote di trascinamento in acciaio temprato, è pensata per coprire sia le stampe dettagliate con ugelli piccoli sia le stampe ad alto flusso con ugelli grandi: il produttore definisce la forza di spinta e la velocità di retrazione risultanti come leader del settore.

Struttura in nylon SLS e quattro varianti

I componenti della struttura sono realizzati professionalmente in nylon con processo SLS e mantengono tolleranze ridotte rispetto alle ruote di trascinamento. Il QR-M è disponibile in quattro versioni: standard (destra) e speculare (sinistra), ciascuna per filamento da 1,75 mm oppure da 2,85/3,00 mm.

Domande frequenti (FAQ)

Il supporto è incluso nella confezione?

No, il QR-M viene fornito senza supporto. Puoi acquistare separatamente un supporto adatto oppure stampare autonomamente il file STL messo a disposizione da Bondtech: in tal caso saranno necessarie anche viti e inserti filettati.

Quali hotend sono compatibili con il QR-M?

L’estrusore è progettato per Mosquito, Mosquito Magnum, Mosquito Liquid e Mosquito Magnum+.

Quali impostazioni sono necessarie dopo l’installazione?

Bondtech consiglia una corrente del motore di 1,2 A. Gli E-step sono pari a 476,5 steps/mm per la versione da 1,75 mm e a 492,45 steps/mm per la versione da 2,85 mm.

In quale direzione trasporta il materiale l’estrusore?

Il QR-M trasporta il materiale in entrambe le direzioni con la stessa forza, consentendo così un’integrazione flessibile nelle configurazioni esistenti.
