Driver per motore passo-passo BTT TMC2209 V1.3 UART

BTT TMC2209 V1.3 – Azionamento silenzioso tramite UART

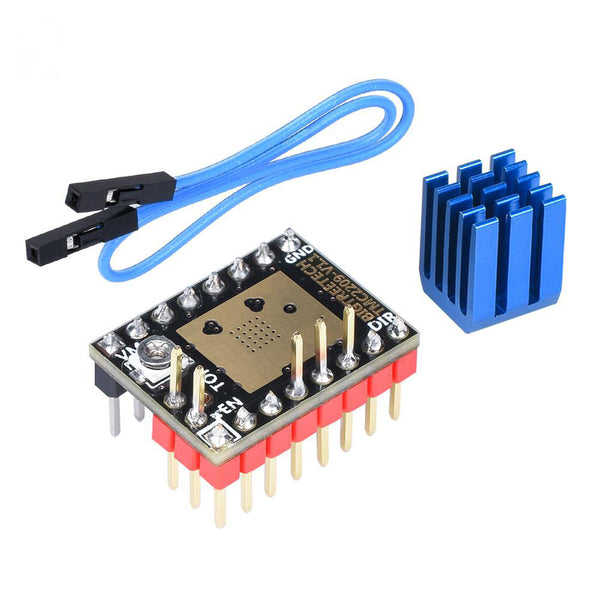

Il TMC2209 V1.3 è un driver per motori passo-passo in formato modulo plug-in per schede madri di stampanti 3D con socket per driver sostituibili. Viene controllato normalmente tramite Step/DIR e può inoltre essere configurato via UART, invece di impostare la corrente del motore e il microstepping tramite il potenziometro e i jumper. È quindi pensato per chi desidera far funzionare i propri assi con una risoluzione più fine e in modo più silenzioso.

I vantaggi in sintesi:

• Configurazione UART: le impostazioni possono essere regolate via software invece di usare un cacciavite sul potenziometro: una soluzione pratica per la messa a punto dei singoli assi.
• Capacità di carico: corrente di picco di 2,8 A per bobina con una tensione del motore compresa tra 5,5 e 28 V: una riserva per i picchi di carico temporanei.
• StallGuard4: il driver emette un segnale quando il motore non gira come previsto, fornendo la base per funzioni dipendenti dal carico nel firmware.
• CoolStep: regola dinamicamente la corrente in base al carico; secondo il produttore, il risparmio può raggiungere il 75%.
• Compatto: pesa solo 5 g e supporta una tensione logica da 3,3 a 5 V, compatibile con i livelli logici delle schede più comuni.

256 microstep per un movimento più preciso

L'interpolazione flessibile microPlyer genera, secondo il produttore, fino a 256 microstep, suddividendo così il movimento del motore in modo più preciso rispetto a quanto indicato dal segnale Step in ingresso.

Intervallo di tensione per configurazioni a 12 V e 24 V

Con un intervallo di tensione del motore compreso tra 5,5 e 28 V, il driver funziona sia nei sistemi a 12 V sia in quelli a 24 V. Il lato logico accetta da 3,3 a 5 V.

Domande frequenti (FAQ)

Posso utilizzare il driver anche senza UART?

Sì. Oltre alla UART, il TMC2209 V1.3 supporta il controllo tradizionale Step/DIR. Tuttavia, senza una connessione UART non è possibile configurarlo tramite il firmware.

Il driver è compatibile con la mia scheda madre?

Si tratta di un modulo plug-in per schede con socket per driver sostituibili. Prima dell'acquisto, verifica che la tua scheda madre supporti driver sostituibili e funzioni con una tensione logica compresa tra 3,3 e 5 V.

A cosa serve StallGuard4 nella pratica?

StallGuard4 rileva quando un asse motore è bloccato o funziona in modo anomalo e invia una segnalazione alla scheda. Se e come utilizzare questa informazione dipende dalla scheda madre e dal firmware.
