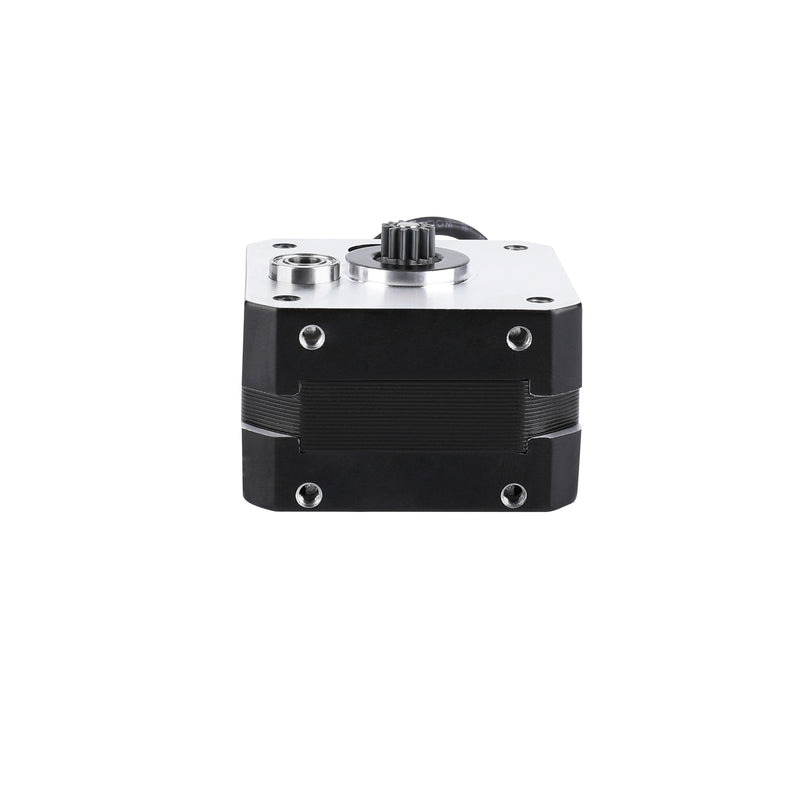

Motore passo-passo Creality 3D 42-26

Motore passo-passo Creality 3D 42-26 – motore sostitutivo per Ender S1

Il Creality 3D 42-26 è un motore passo-passo compatto in formato NEMA-17 (42 × 42 × 26 mm) per le stampanti Creality della serie Ender-3 S1 e per la Ender-5 S1. Sostituisce un motore dell’asse o dell’estrusore difettoso o usurato senza dover modificare supporti o cablaggio.

In breve – I tuoi vantaggi:

• Perfettamente compatibile: struttura standard NEMA-17 con profondità di 26 mm; si adatta ai supporti motore esistenti delle Ender-3 S1 e Ender-5 S1, senza modifiche.
• Angolo di passo di 1,8°: 200 passi interi per giro corrispondono alla configurazione di fabbrica, quindi i valori Steps/mm esistenti nel profilo del firmware possono rimanere invariati.
• 0,84 A per fase: compatibile con la corrente del driver delle schede madri Creality; non è necessario regolare nuovamente le impostazioni VREF in caso di sostituzione 1:1.
• 12 V e 24 V: utilizzabile nei sistemi Creality più vecchi e più recenti; secondo il produttore, è omologato per entrambi i livelli di tensione.
• Peso contenuto: con i suoi 161 g, mantiene ridotta la massa in movimento, un aspetto importante se utilizzato come motore Direct Drive o del’asse.

Struttura compatta NEMA-17 con profondità di 26 mm

La struttura corta da 42 × 42 × 26 mm consente di risparmiare spazio di installazione e peso rispetto ai motori NEMA-17 più lunghi. Per questo è adatta alle posizioni in cui il motore viene movimentato insieme agli altri componenti.

Progettato per cicli di stampa prolungati

Con 0,84 A per fase, il motore funziona nel tipico intervallo di corrente dei driver Creality. Il produttore dichiara che, in questo modo, mantiene un’estrusione uniforme anche durante i lavori di stampa più lunghi.

Domande frequenti (FAQ)

Il motore è compatibile anche con stampanti diverse dalle Ender-3 S1 e Ender-5 S1?

La compatibilità è indicata per la serie Ender-3 S1 e per la Ender-5 S1. Dal punto di vista meccanico, si tratta di una struttura standard NEMA-17 con profondità di 26 mm; per altre stampanti, prima dell’acquisto dovresti confrontare la profondità, la forma dell’albero e la piedinatura del connettore con quelle del motore esistente.

Devo modificare qualcosa nel firmware dopo la sostituzione?

In caso di sostituzione con un motore dello stesso tipo, no: l’angolo di passo di 1,8° corrisponde a 200 passi per giro e quindi alle impostazioni di fabbrica. Se installi il motore in un’altra posizione o con un rapporto di trasmissione diverso, dovrai modificare di conseguenza i valori Steps/mm.

Il motore funziona con schede a 12 V e a 24 V?

Sì, è indicato per i sistemi Creality a 12 V e 24 V. È importante che la corrente del driver sia regolata in modo adeguato ai 0,84 A per fase.
