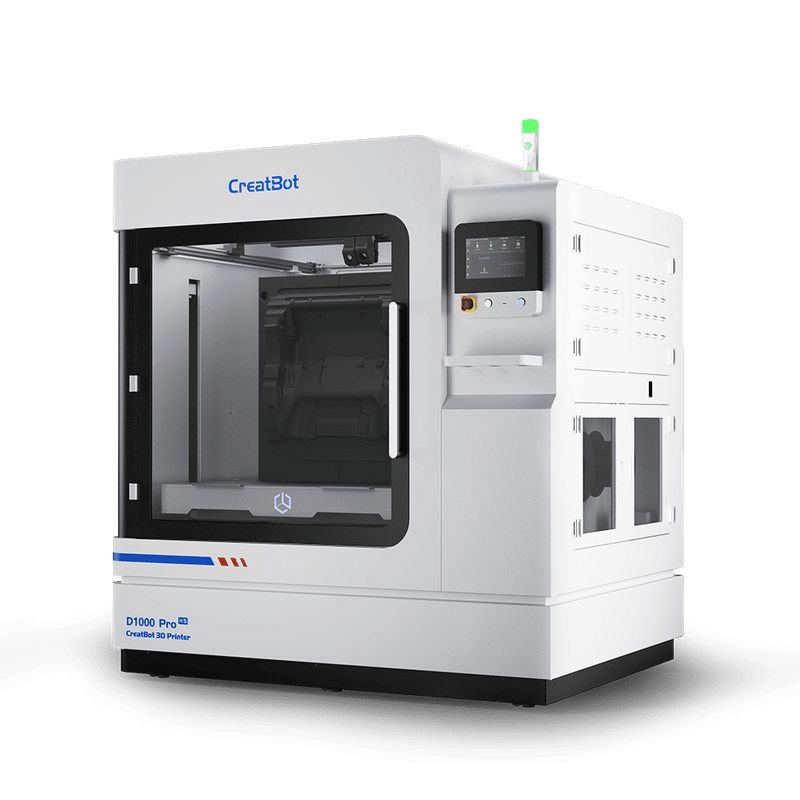

CreatBot D1000 Pro HS

Stampante 3D industriale di grande formato per produzione ad alta velocità e componenti di ingegneria

Il CreatBot D1000 Pro HS stabilisce nuovi standard nella produzione additiva su scala industriale. Con un massiccio volume di costruzione di oltre un metro cubo, una camera riscaldata attivamente fino a 80 °C e il nuovo setup High-Speed (HS), questa piattaforma di produzione è stata progettata per un funzionamento continuo 24/7 senza compromessi. Che si tratti di prototipi funzionali ad alta resistenza, stampi di precisione o componenti di serie finiti – la combinazione di una temperatura dell’ugello fino a 420 °C e una portata massima di estrusione di 90 mm³/s consente una lavorazione rapida e senza deformazioni di materiali compositi avanzati (come UltraPA-CF) direttamente in produzione.

A colpo d’occhio: I punti salienti del CreatBot D1000 Pro HS

• Enorme volume di costruzione: Volume di stampa reale di $1050 \times 1050 \times 1050\text{ mm}$ per oggetti di grande formato in un unico pezzo senza assemblaggio successivo.

• Massima prestazione ad alta velocità: Velocità di stampa fino a 300 mm/s grazie a un’unità di estrusione ottimizzata in peso e a una zona di fusione ad alto flusso con portata fino a 90 mm³/s.

• Gestione termica avanzata: Camera di costruzione riscaldata attivamente fino a 80 °C con doppio isolamento e camera integrata per l’essiccazione del filamento (0–70 °C) contro l’idrofobia.

• Calibrazione automatica AI completa: Sensori a correnti parassite con precisione di $0,001\text{ mm}$ per il piano di stampa e telecamere HD macro per l’offset XYZ dell’ugello completamente automatico.

• Sistema a otturatore a doppia ugello: Ugelli sollevabili automaticamente con chiusura meccanica prevengono la fuoriuscita di materiale e la contaminazione incrociata nella stampa multimateriale.

• Sicurezza del processo industriale: Struttura monoscocca in acciaio pesante (675 kg), porta di sicurezza chiusa (Safety Door Lock) e modalità di backup alla fine del filamento.

Scalabilità illimitata con materiali estremamente resistenti

Le stampe di grande formato con materiali standard come il PLA raggiungono rapidamente limiti meccanici in ambito industriale, mentre l'ABS tende a deformarsi molto a queste dimensioni. Il D1000 Pro HS risolve questo problema grazie agli hotend che raggiungono fino a 420 °C in combinazione con la camera attivamente riscaldata a 80 °C.

Ciò elimina efficacemente la tensione termica nel componente e garantisce un'eccellente fusione degli strati. Oltre ai filamenti standard e tecnici (Nylon, PC, ASA), il sistema gestisce senza problemi materiali compositi ad alta resistenza come UltraPA-CF (nylon con fibra di carbonio). In pochi giorni è possibile realizzare componenti con una resistenza alla trazione fino a 80 MPa e una resistenza al calore fino a 150 °C.

💡 Caso pratico: Faurecia (fornitore automobilistico)

Faurecia utilizza il CreatBot D1000 Pro HS per sviluppare stampi per sedili ad alte prestazioni per OEM come Audi, VW, Nissan e GM. Per resistere a pressioni fino a 100 MPa, gli stampi sono stati stampati in nylon con fibra di carbonio e un infill del 50%. Il D1000 Pro HS ha fornito un'integrità strutturale eccezionale, superando con successo tutti i test di convalida.

Il dilemma termico risolto: Z-Axis Magic Box & Algoritmo di riscaldamento

Un problema noto nelle stampanti industriali di grande formato: quando la temperatura nella camera di costruzione aumenta, la struttura metallica della stampante si espande minimamente. Queste micro-deformazioni causano, nei sistemi tradizionali, spostamenti degli strati e imprecisioni dimensionali.

CreatBot elimina questo rischio grazie a due tecnologie brevettate:

1. Algoritmo di riscaldamento intelligente: Calcola in anticipo le deformazioni termiche irregolari della struttura e le controlla attivamente.

2. Tecnologia Z-Axis Magic Box: Compensa in tempo reale l'espansione termica del telaio e della piattaforma di costruzione.

3. Masse invece di deformazione: La struttura in acciaio estremamente robusta ha un peso netto di 675 kg. Più pesante è il sistema, meno sensibile è alle vibrazioni meccaniche e agli effetti termici.

Precisione nell'ordine del micrometro: calibrazione automatica

Per garantire stampe perfette fin dal primo strato nonostante le enormi forze di leva e dimensioni, la stampante è dotata di sistemi di automazione ad alta precisione:

• Livellamento a correnti parassite (Eddy Current): Misura senza contatto la distanza dal piano di stampa con sensori elettromagnetici ad alta frequenza. Con una precisione di $0,001\text{ mm}$ (99% più preciso dei tradizionali sensori a contatto), il sistema scansiona e corregge la piattaforma in soli 60 secondi.

• Asse Z Quad indipendente: Quattro servomotori separati controllano individualmente ogni angolo della piattaforma per garantire una perfetta parallelità con il ponte X/Y.

• Calibrazione visiva XYZ: Lo spostamento reciproco delle due ugelli (Nozzle Offset) viene misurato automaticamente tramite riconoscimento immagini AI con una fotocamera macro HD integrata ($0,02\text{ mm}$ precisione XY) e sensori fotoelettrici doppi ($0,005\text{ mm}$ precisione Z).

Dati tecnici e specifiche

Contenuto della confezione: pacchetto industriale pronto all’uso

La CreatBot D1000 Pro HS viene fornita come unità di produzione completamente assemblata. La consegna include:

• Stampante 3D industriale CreatBot D1000 Pro HS

• Pannello di controllo touchscreen integrato da 10 pollici

• Piattaforma magnetica con tappetini di stampa intercambiabili resistenti al calore

• Sistema integrato di raffreddamento True-External-Air (pompa di raffreddamento medica)

• Combinazione di filtri HEPA e a carbone attivo (preinstallata)

• Set di utensili per manutenzione e montaggio ugelli

• Cavo di alimentazione e supporto USB con pacchetto software (CreatWare, profili per OrcaSlicer/Cura)

• Manuale utente dettagliato e protocollo di calibrazione
