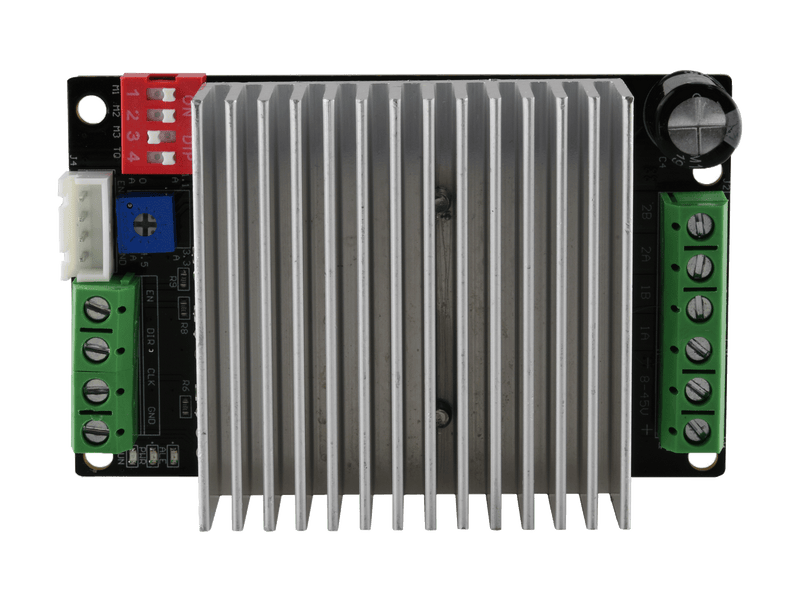

Driver per motore passo-passo CreatBot TB6600

Driver per motore passo-passo CreatBot TB6600 – ripristina in modo mirato un asse

Il TB6600 è il modulo driver per motori passo-passo installato da CreatBot nelle stampanti di grande formato D600, D600 Pro e F1000. Come ricambio, sostituisce un driver difettoso quando un asse perde passi, si muove a scatti o non si avvia più. È pensato per operatori e tecnici dell’assistenza che desiderano risolvere il guasto a livello del modulo invece di sostituire tutta l’elettronica.

I vantaggi in sintesi:

• Assegnazione al modello chiara: previsto dal produttore per CreatBot D600, D600 Pro e F1000: non sono necessarie modifiche o risaldature.
• Compatibile con più assi: nelle D600 e D600 Pro (versione precedente), il TB6600 è installato sugli assi X, Y e Z: un solo tipo per tre posizioni di montaggio.
• Adatto anche alle nuove versioni: nelle nuove versioni di D600 e D600 Pro, con azionamento servo sugli assi X e Y, l’asse Z continua a utilizzare il TB6600.
• Pratico come ricambio di scorta: con un peso di 6 g, il modulo può essere conservato in magazzino occupando poco spazio.

Quale asse necessita del TB6600?

Secondo la tabella di assegnazione del produttore, nelle D600 e D600 Pro il TB6600 controlla gli assi X, Y e Z, mentre nelle nuove versioni di questi modelli controlla soltanto l’asse Z. Nella F1000 controlla l’asse Z e l’estrusore.

Non è compatibile con tutti i modelli CreatBot

Nei modelli F430, F160, F160 Peek, DE Plus, DX e DX Plus vengono utilizzati esclusivamente TMC 2208 e THB6032: per queste stampanti il TB6600 non è un ricambio adatto.

Domande frequenti (FAQ)

Il TB6600 è compatibile con la mia D600 Pro?

Sì, purché l’asse interessato sia equipaggiato con un TB6600 secondo la tabella del produttore. Nella D600 Pro precedente ciò vale per X, Y e Z; nella nuova versione solo per Z, mentre X e Y sono azionati da servomotori.

Posso usarlo per sostituire il driver dell’estrusore?

Solo nella F1000: in questo modello l’estrusore è equipaggiato con un TB6600. Nelle D600 e D600 Pro, sull’asse E è installato un THB6032, quindi il TB6600 non è un ricambio compatibile.

Come posso capire se il driver è davvero guasto?

Gli indizi tipici sono la perdita di passi, un ronzio o l’arresto di un singolo asse, mentre gli altri assi funzionano normalmente. Poiché il TB6600 è installato nello stesso modo su più assi, è possibile verificare l’ipotesi scambiando il modulo tra due assi.
