Sensore di temperatura PT100 E3D

Sensore di temperatura E3D PT100 – misurazione precisa fino a 500 °C

Il sensore di temperatura PT100 di E3D è un sensore a cartuccia per gli HeaterBlock E3D con struttura a cartuccia. Sostituisce o integra la misurazione della temperatura nell’hotend ed è pensato per gli utenti che lavorano con materiali ad alta temperatura e desiderano una rilevazione più precisa rispetto ai semplici termistori. Secondo E3D, consente di raggiungere temperature di stampa più elevate con maggiore precisione e un montaggio più semplice.

I vantaggi in sintesi:

• Adatto alle alte temperature: Progettato per temperature fino a 500 °C, è utilizzabile anche con filamenti tecnici oltre il tipico intervallo di PLA/PETG.

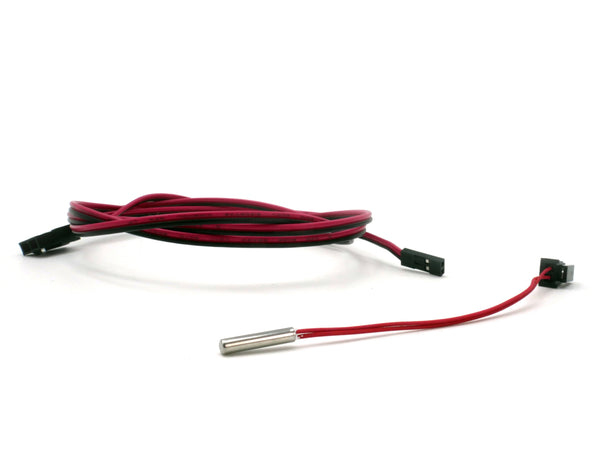

• Struttura a cartuccia: Con un diametro di 3 mm e una lunghezza di 15 mm, il sensore si inserisce direttamente nel foro del sensore dell’HeaterBlock, senza doverlo avvitare o incollare in modo complicato.
• Collegamento a innesto: Il connettore Molex Micro-Fit 3.0 rende la sostituzione durante la manutenzione o la modifica dell’hotend un semplice collegamento a innesto, evitando interventi di saldatura.
• Cablaggio facilmente riconoscibile: Il cavo rosso da 50 mm è volutamente corto per facilitare il passaggio nella testina di stampa e consentire una facile identificazione nel cablaggio.
• Leggero: Con un peso complessivo di circa 15 g, non grava praticamente sugli assi mobili.

Perché scegliere un PT100 invece di un termistore?

Un PT100 funziona con una resistenza al platino definita e rimane in grado di misurare fino al limite indicato di 500 °C, mentre molti termistori standard hanno già raggiunto il limite del loro intervallo. Per gli hotend ad alta temperatura, ciò è fondamentale per poter regolare la temperatura in modo affidabile.

Prevedi una scheda amplificatrice

E3D segnala espressamente che nella maggior parte dei casi è necessaria una scheda amplificatrice, oltre a un pin libero da 5 V, uno GND e uno per il segnale sulla scheda madre. Verificare in anticipo questi requisiti permette di evitare la causa di errore più comune durante la conversione.

Domande frequenti (FAQ)

Posso collegare direttamente il sensore alla scheda madre?

In genere no. Il produttore indica che di solito è necessaria una scheda amplificatrice, oltre a un pin libero da 5 V, uno GND e uno per il segnale. Prima dell’acquisto, verifica se la tua scheda dispone di un ingresso PT100 o se è necessario aggiungere un amplificatore.

Il sensore è compatibile con il mio hotend?

È progettato per gli HeaterBlock E3D con struttura a cartuccia. La cartuccia ha un diametro di 3 mm e una lunghezza di 15 mm: il foro del sensore del tuo HeaterBlock deve poter accogliere queste dimensioni.

La lunghezza del cavo di 50 mm è sufficiente?

Il cavo è volutamente corto e termina con un connettore Molex Micro-Fit 3.0, pensato per essere prolungato tramite il cablaggio esistente o una scheda amplificatrice. È quindi necessario prevedere una prolunga adatta.
