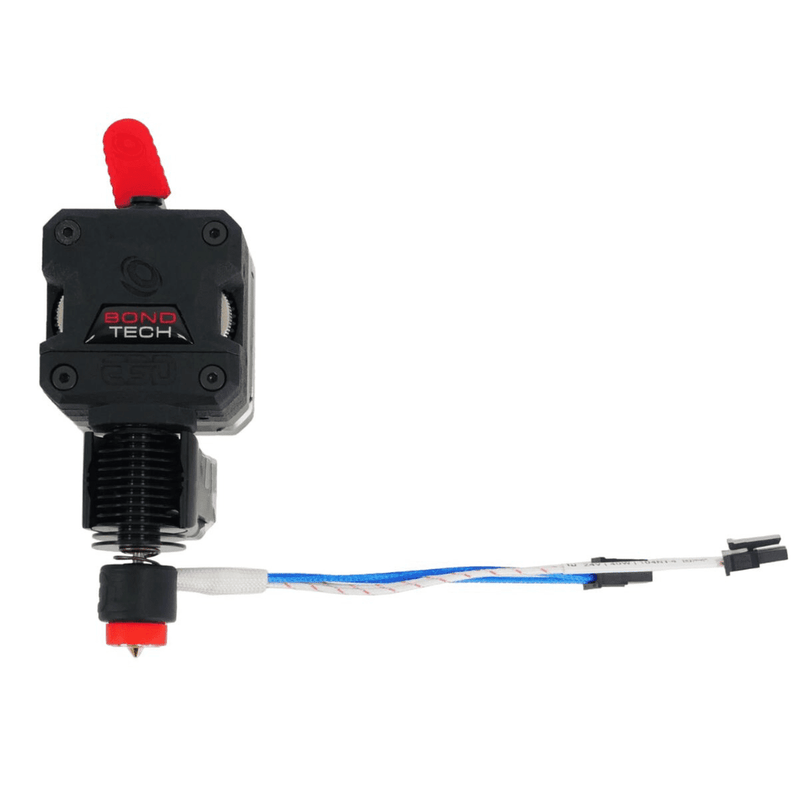

Kit E3D Revo LGX con estrusore a 24 V e ugello singolo

Estrusore E3D Revo LGX 24 V – sostituzione dell’ugello senza attrezzi

Il Revo LGX combina l’hotend Revo-Micro di E3D con l’estrusore LGX di Bondtech, formando un’unità di estrusione completa per stampanti a 24 V. Il Single Nozzle Kit è pensato per chi desidera cambiare rapidamente gli ugelli e alimentare il filamento in modo affidabile, dai materiali standard rigidi ai filamenti flessibili e abrasivi. Il montaggio dell’hotend avviene tramite una filettatura M12-x-1,5; sono supportate configurazioni Bowden e Direct Drive.

In sintesi – i tuoi vantaggi:

• RapidChange Revo: l’ugello e l’he a tbreak sono realizzati di fabbrica come un’unità sigillata e possono essere sostituiti a mano a temperatura ambiente: non è necessario serrare ulteriormente a caldo e non si verificano perdite nel punto di giunzione.
• Fino a 300 °C: l’intervallo di temperatura copre, oltre a PLA e PETG, anche materiali lavorati a temperature più elevate (temperatura massima indicata dal produttore).
• Ruote motrici temprate: l’azionamento LGX è approvato per filamenti abrasivi, rigidi, semiflessibili, flessibili e morbidi, consentendo di cambiare materiale senza modifiche.
• Due configurazioni: il sistema può essere utilizzato sia in configurazione Bowden sia Direct Drive, quindi non è limitato a un tipo specifico di stampante.
• e-step definiti: 400 con 16 microstep oppure 800 con 32 microstep; l’impostazione del firmware è quindi pronta senza dover eseguire una calibrazione personalizzata.

PTC-HeaterCore invece della classica cartuccia riscaldante

Il Revo HeaterCore funziona con un coefficiente di temperatura positivo: il consumo energetico diminuisce all’aumentare della temperatura dell’elemento. E3D dichiara che il nucleo raggiunge la temperatura in pochi secondi e che, in caso di Thermal Runaway, è meno probabile che si verifichi una fusione passante.

Dimensioni di montaggio dell’estrusore LGX

L’estrusore utilizza fori di fissaggio M3 profondi 5 mm sui lati e 12 mm nella parte inferiore; i punti di montaggio si trovano in basso davanti (2), a sinistra e a destra (2 ciascuno), nonché davanti e dietro (4 ciascuno). La coppia di serraggio massima delle viti dell’estrusore è di 0,3 Nm.

Domande frequenti (FAQ)

Dopo aver sostituito l’ugello devo effettuare qualche regolazione?

Sì, l’offset Z può cambiare quando si sostituisce l’ugello Revo e deve essere controllato e, se necessario, regolato.

Come si collega la ventola del Revo Micro?

La ventola deve essere alimentata tramite il regolatore da 5 V, a meno che non venga collegata direttamente a un pin da 5 V della scheda madre. Prima della modifica, verifica questa possibilità sulla tua scheda.

Quali filamenti posso lavorare con l’azionamento LGX?

Il produttore indica materiali abrasivi, rigidi, semiflessibili, flessibili e morbidi. Le ruote motrici temprate sono progettate per questo utilizzo misto.

L’hotend è compatibile con la mia stampante?

Il fissaggio avviene tramite una filettatura M12-x-1,5. Prima dell’acquisto, verifica che il tuo supporto sia compatibile con questa filettatura e che la tua stampante funzioni a 24 V.
