Revopoint Metrohub

Revopoint Metrohub – Scansione 3D automatizzata, precisione industriale

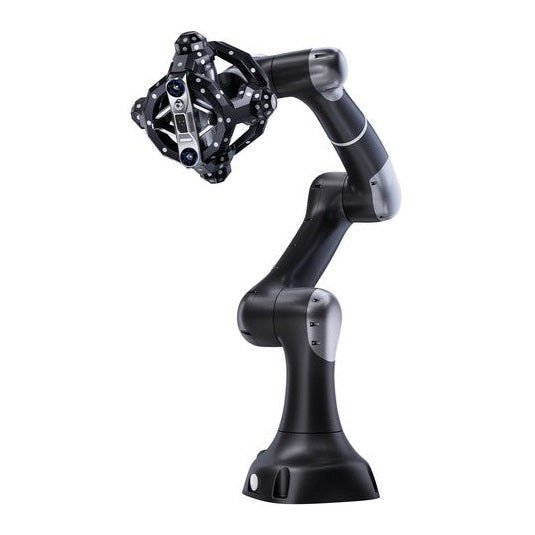

Revopoint Metrohub è un sistema completo di scansione 3D automatizzata che combina lo scanner 3D Trackit Optical Tracking ad alta precisione con il robot collaborativo a sei assi Vbot 9. È stato progettato per il controllo qualità industriale, il reverse engineering e la produzione in serie. Il sistema risolve le difficoltà della gestione manuale e fornisce risultati di misurazione altamente accurati e ripetibili.

I vantaggi in breve:

• Sistema completo: Scansioni e misurazioni 3D automatizzate con una gestione manuale minima per flussi di lavoro efficienti.
• Elevata precisione: Precisione volumetrica fino a 0.025 mm + 0.04 mm × L (m) per risultati di misurazione affidabili.
• Automazione robotica: Il cobot Vbot 9 a 6 assi, con un raggio operativo di 919 mm, consente movimenti di scansione precisi e ripetibili.
• Acquisizione dati rapida: Acquisisce fino a 1.500.000 punti al secondo per nuvole di punti dettagliate e analisi rapide.
• Programmazione intuitiva: Programmazione semplice del robot tramite Drag-to-Teach, CAD-to-Path e Vision-to-Path, senza codifica tradizionale.

Tracking ottico senza marcatori

Lo scanner 3D Trackit Optical Tracking acquisisce fino a 1.500.000 punti al secondo mediante 30 linee laser blu incrociate e una linea laser blu singola. Questa tecnologia consente scansioni precise senza applicare marcatori direttamente sul pezzo, riducendo i tempi di preparazione.

Cobot Vbot 9 flessibile a 6 assi

Il braccio robotico collaborativo Vbot 9 offre un raggio operativo di 919 mm, un carico utile massimo di 5 kg e una precisione di ripetibilità di ±0.03 mm. I sensori di forza integrati a 6 assi monitorano in tempo reale il carico e il movimento per garantire un funzionamento sicuro.

Domande frequenti (FAQ)

Quale software viene utilizzato per l'analisi e l'elaborazione dei dati di scansione?

Il sistema Metrohub è completamente integrato nell'ecosistema software di Revopoint. Con Revo Measure, gli utenti possono eseguire ispezioni e misurazioni avanzate, mentre Revo Design è destinato al reverse engineering e alla creazione di modelli digitali.

Il sistema Metrohub è adatto all'uso in prossimità delle persone?

Sì, Vbot 9 è progettato come robot collaborativo (cobot). I suoi sensori di forza integrati a 6 assi consentono una risposta rapida ai contatti imprevisti, favorendo un funzionamento sicuro in prossimità degli operatori, purché l'installazione sia conforme ai requisiti di sicurezza applicabili.
