Revopoint Trackit Scanner 3D a tracciamento ottico

Revopoint Trackit – Scanner 3D industriale senza marker

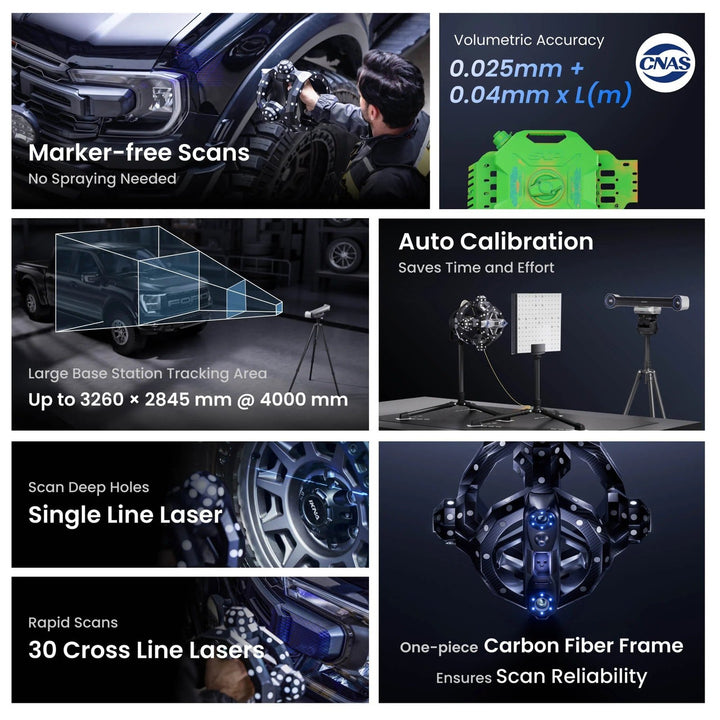

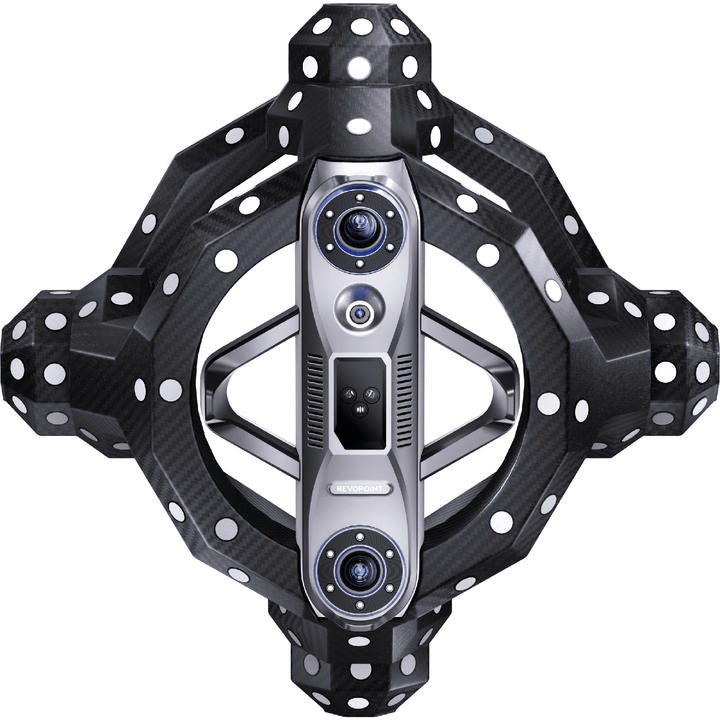

Il Revopoint Trackit è uno scanner 3D ad alta precisione senza marker che combina il tracciamento ottico con la tecnologia laser blu. Grazie alla calibrazione automatica del gimbal, alle modalità di scansione duali e a un ampio campo di tracciamento, consente misurazioni professionali da piccoli componenti fino a veicoli completi.

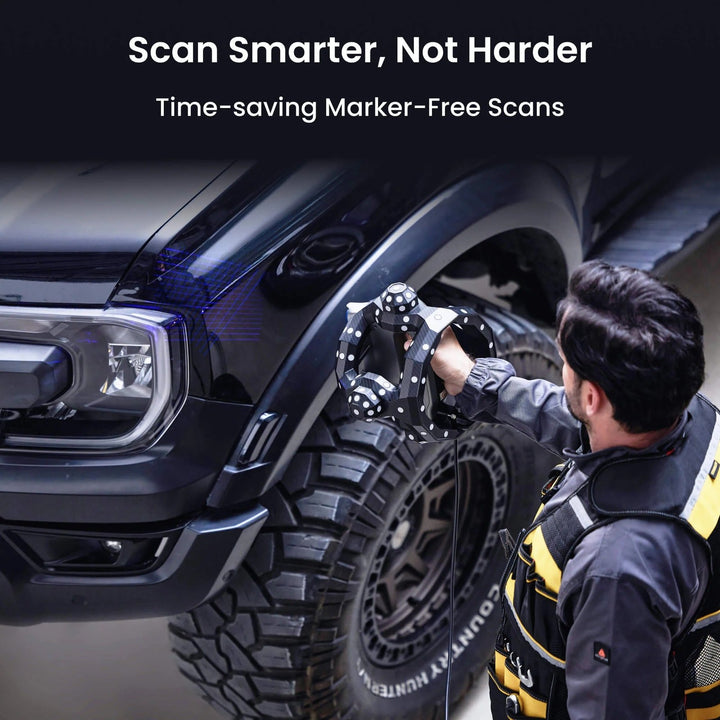

Precisione senza marker per oggetti grandi e piccoli

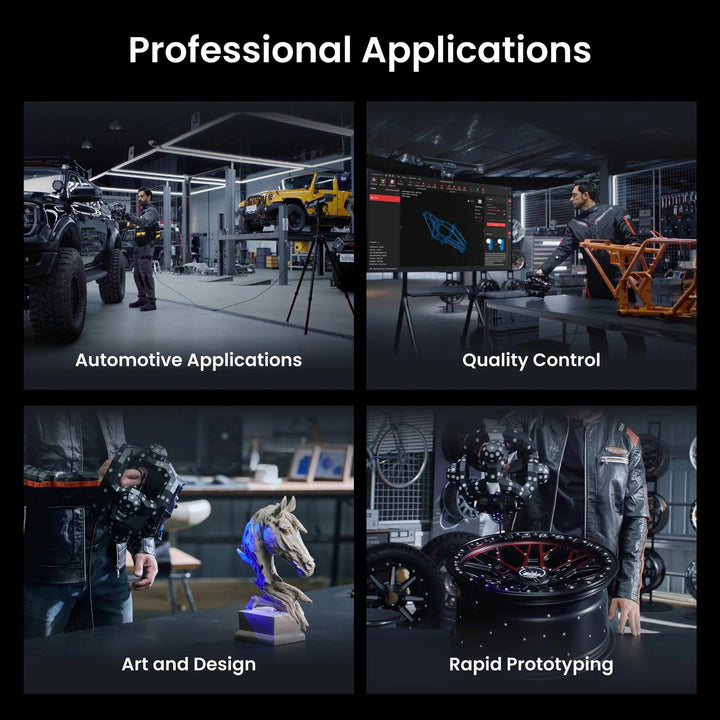

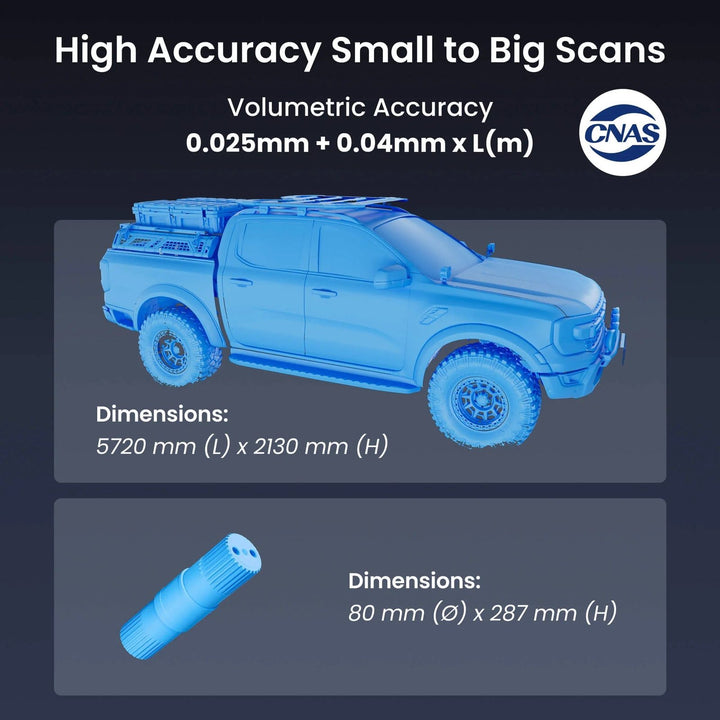

Il tracciamento ottico del sistema a doppia camera monitora costantemente la situazione dello scanner e consente scansioni altamente precise – senza marker, spray o allineamento manuale. Con una precisione volumetrica di 0,025 mm + 0,04 mm × L(m), il Trackit è perfetto per il controllo qualità, reverse engineering o prototipazione.

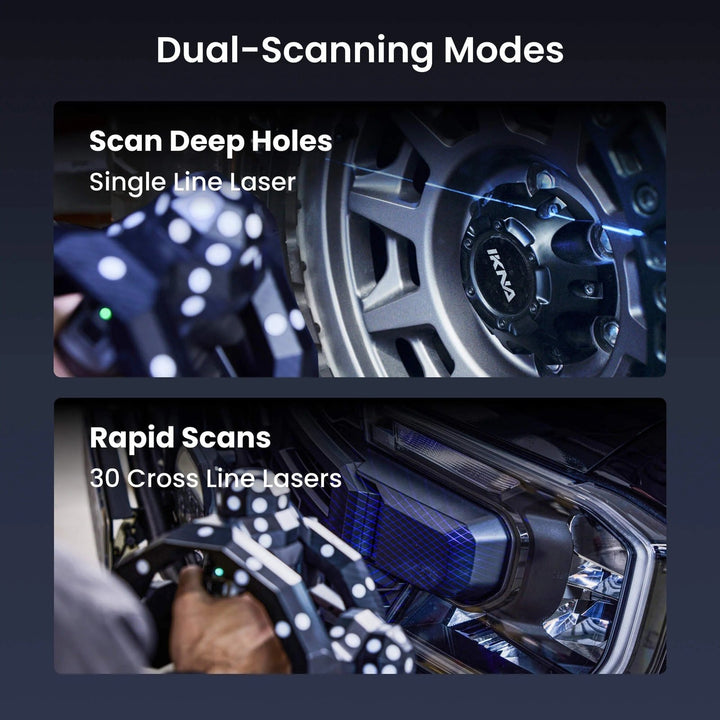

Due sistemi laser per ogni geometria

Il laser a croce a 30 linee scansiona grandi aree in modo efficiente e cattura in modo affidabile anche materiali scuri o riflettenti.
Per fessure strette, fori e geometrie complesse, il laser a linea singola assicura la massima profondità di dettaglio.

Stabile, leggero e progettato per ampie aree di scansione

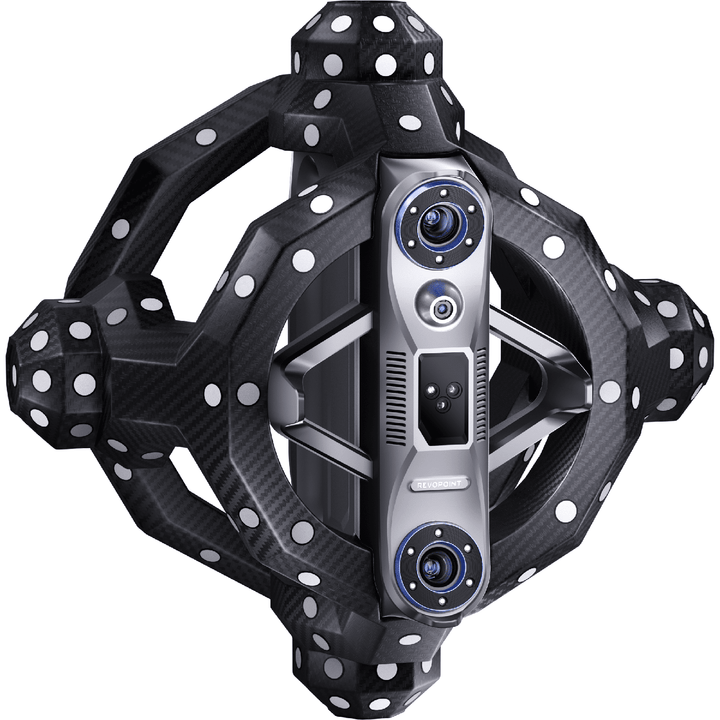

La leggera struttura in fibra di carbonio garantisce elevata rigidità e risultati precisi anche dopo un uso prolungato.

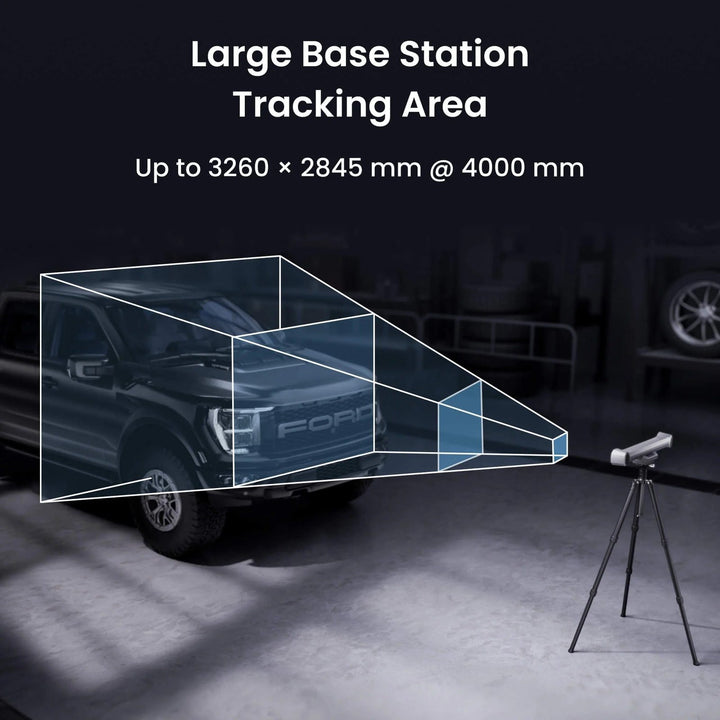

Il tracker copre un volume di tracciamento di fino a 11 m³ – ideale per componenti da 10 mm a 6 m di dimensione, inclusi macchinari, mobili, parti di veicoli o automobili complete.

Flussi di lavoro efficienti grazie alla calibrazione automatica

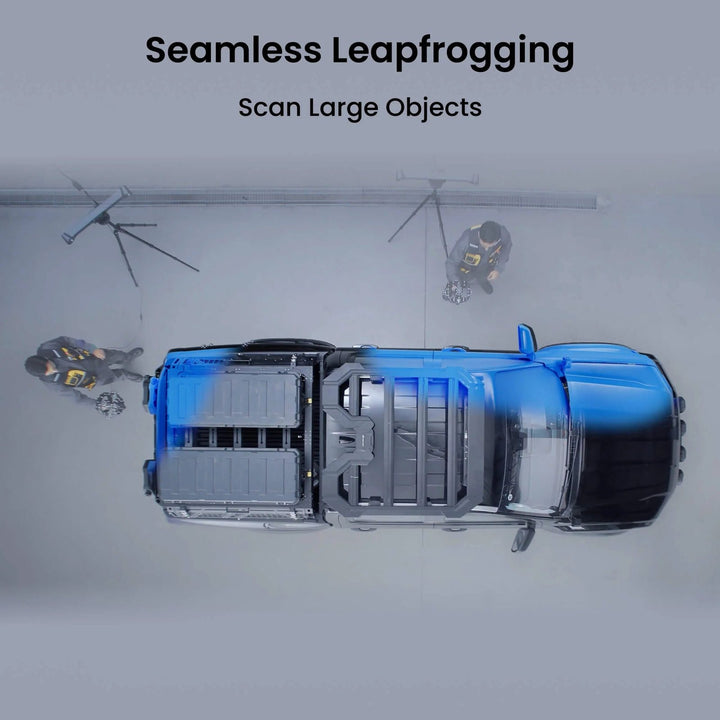

Il gimbal automatico a doppio asse consente di risparmiare circa il 50% del tempo di configurazione. Grandi oggetti possono essere scansionati a segmenti con la tecnica "Leapfrogging", con un'unione senza soluzione di continuità nel sistema di tracciamento.

Software & Integrazione CAD

Il software Revo offre anteprima live, fusione automatica delle mesh, modifica ed esportazione in PLY, OBJ, STL, FBX, 3MF, GLTF e altri formati.
Per applicazioni professionali, Revo Measure (strumenti di misurazione e QC) e Revo Design (Scan-to-CAD) possono essere integrati nel flusso di lavoro.

Dati tecnici (estratto)

Scanner

• Precisione singolo frame: 0,02 mm

• Distanza punti fusi: 0,05 mm

• Velocità di scansione: 1.500.000 punti/s

• Laser: 30 linee incrociate + 1 laser blu singolo

• Distanza di lavoro: 200–400 mm

• Singola acquisizione: fino a 320 × 215 mm

• Peso: 1,2 kg

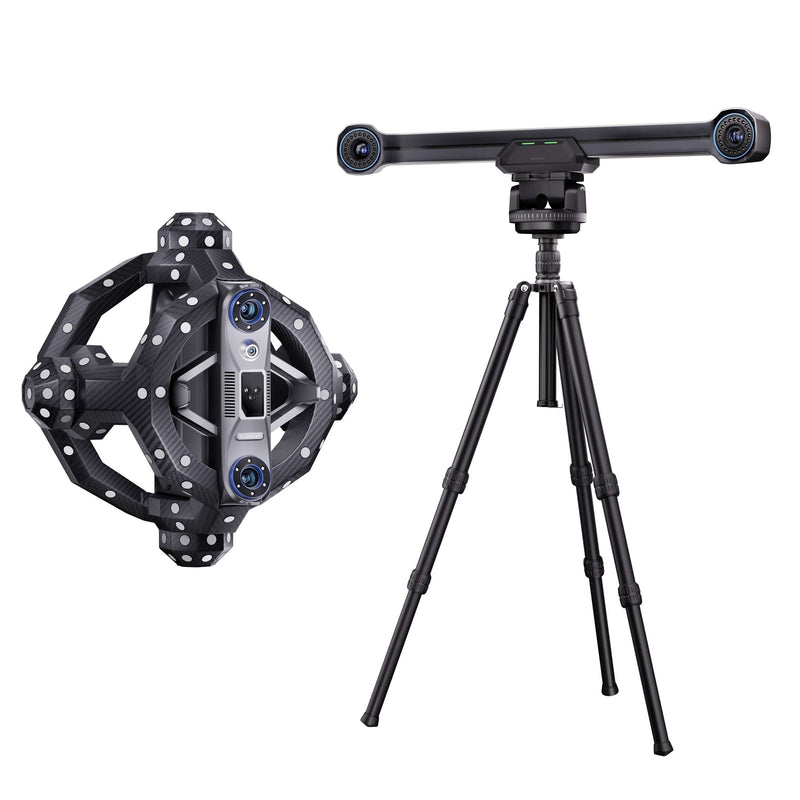

Stazione di tracciamento

• Precisione volumetrica: 0,02 mm + 0,04 mm × L(m)

• Volume di tracciamento: 11 m³

• Distanza di lavoro: 1500–4000 mm

• Peso: 2,0 kg

• Calibrazione automatica del gimbal

Compatibilità & Formati

PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Compatibile con Windows & macOS
