Revopoint Trackit SR

Revopoint Trackit SR – Scansione precisa senza marker

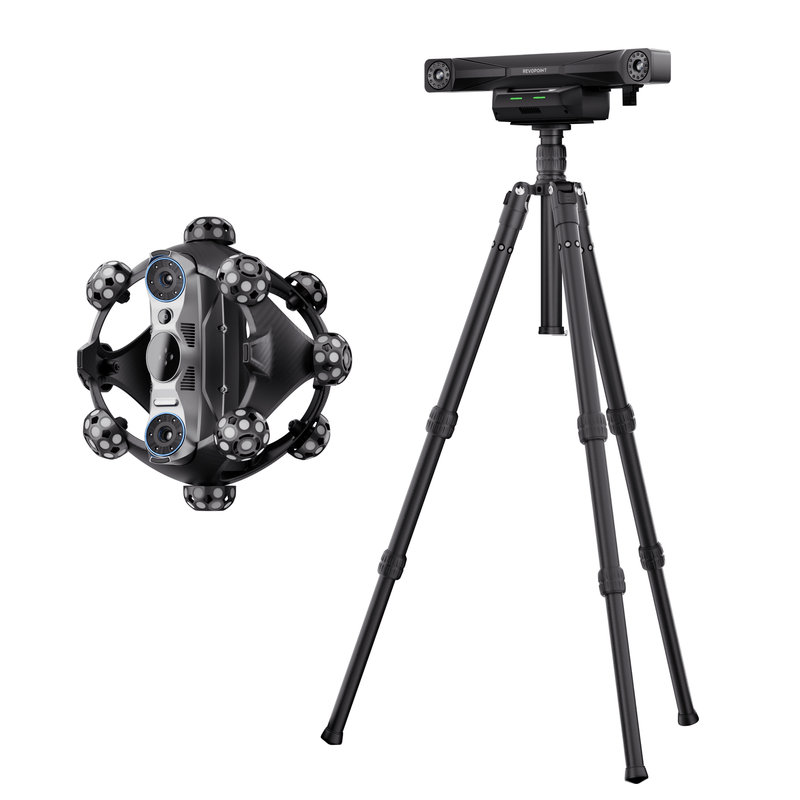

Trackit SR è un sistema di scansione 3D ottica e senza fili per oggetti da 10 mm a 4 m. Un sistema di tracking ottico rileva continuamente la posizione dello scanner portatile, evitando così di dover applicare marker direttamente sul componente. Il sistema è pensato per il controllo qualità, il reverse engineering, lo sviluppo dei prodotti e il controllo dimensionale in ambito industriale.

I vantaggi in sintesi:

• Operatività senza marker: il tracking ottico determina la posizione dello scanner, senza bisogno di applicare punti adesivi su superfici delicate o verniciate.
• Tre modalità laser: Fine, Far e Deep Hole coprono dettagli fini, superfici estese e fori profondi con un unico dispositivo.
• Flusso di lavoro senza fili: scanner e tracker comunicano tramite Wi-Fi 6, una soluzione pratica per l'impiego in produzione e direttamente presso il cliente.
• Struttura robusta: il telaio in carbonio e l'involucro in policarbonato sono progettati per l'uso quotidiano in officina.
• Collegamento diretto al CAD: esportazione in PLY, OBJ, STL, ASC, 3MF, GLTF e FBX senza conversione intermedia.

Precisione e velocità di acquisizione

Revopoint dichiara una precisione per singolo fotogramma fino a 0,02 mm, una precisione volumetrica di 0,02 mm + 0,04 mm/m e fino a 2.000.000 di punti al secondo. La distanza di lavoro è compresa tra 800 e 2500 mm, mentre il volume di tracking ottico arriva fino a 3 m³.

Standard Edition o CMM Edition

Entrambe le versioni utilizzano la stessa piattaforma di scansione; la CMM Edition aggiunge la misurazione tattile tramite tastatore. In questo modo è possibile controllare anche geometrie per le quali l'acquisizione ottica raggiunge i propri limiti.

Domande frequenti (FAQ)

Devo applicare marker sul pezzo?

No. Il sistema di tracking ottico rileva continuamente la posizione dello scanner, rendendo superflua l'applicazione di marker direttamente sull'oggetto.

Quale modalità laser è adatta a ciascun impiego?

La modalità Fine utilizza 30 linee laser blu incrociate per ottenere il massimo livello di dettaglio, la modalità Far utilizza 17 linee parallele per scansionare rapidamente oggetti di grandi dimensioni, mentre la modalità Deep Hole utilizza una singola linea per cavità profonde e aree difficili da raggiungere.

Qual è la differenza tra CMM Edition e Standard Edition?

La Standard Edition è progettata per la scansione ottica, la digitalizzazione e il reverse engineering. La CMM Edition aggiunge la misurazione tattile tramite tastatore a contatto per i controlli dimensionali di geometrie per le quali la scansione ottica raggiunge i propri limiti.

È possibile importare i dati nel mio software CAD?

Le scansioni possono essere esportate nei formati PLY, OBJ, STL, ASC, 3MF, GLTF e FBX, tutti formati comuni per i software CAD, di metrologia e di reverse engineering.
