SHINING 3D EinScan Trak

SHINING 3D EinScan Trak – Digitalizzazione senza marker di oggetti di grandi dimensioni

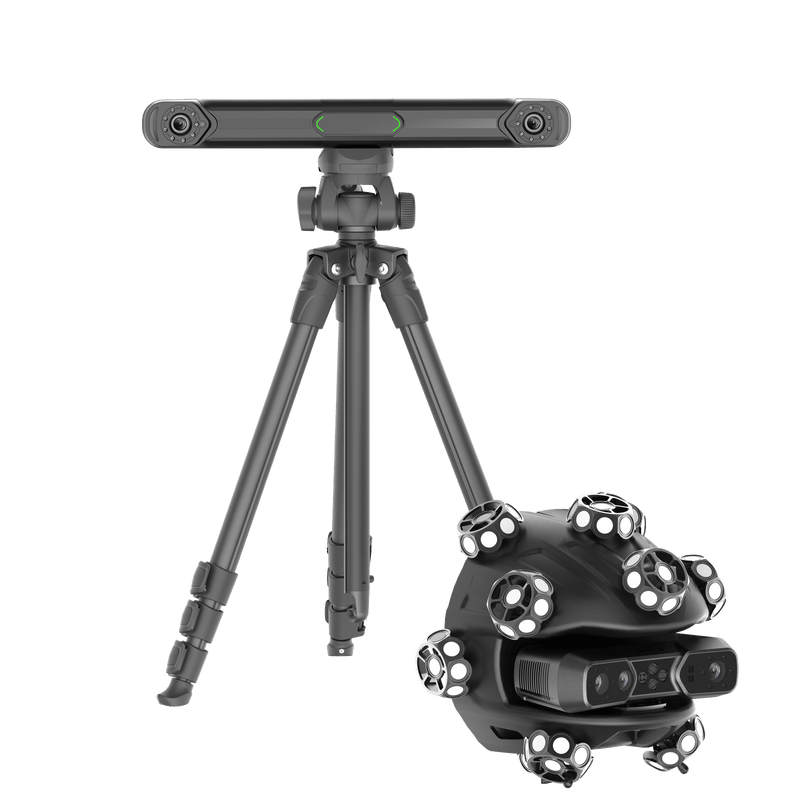

EinScan Trak è un sistema di scansione 3D wireless con tracking senza marker e scanner portatile rimovibile. È rivolto agli utenti professionali nei settori automotive, reverse engineering, sviluppo prodotto, personalizzazione dei veicoli, restauro e design industriale. Il sistema risolve il tipico compromesso tra acquisizione di grandi superfici e scansione dei dettagli, perché entrambe le modalità operative possono essere combinate nello stesso progetto.

I vantaggi in sintesi:

• Lavorare senza marker: i target retroriflettenti integrati nel modulo scanner sferico assicurano il tracking: non è necessario applicare marker su ampie superfici lisce.
• Due modalità, un solo progetto: modalità Tracking per carrozzerie e componenti di grandi dimensioni, modalità scanner portatile per dettagli e punti difficili da raggiungere: i dati di entrambe le modalità possono essere combinati.
• Tre modalità laser: 19+19 linee incrociate per le superfici, 7 linee parallele per dettagli e bordi fini, una singola linea per fori profondi e incavi.
• Utilizzabile anche fuori dall'officina: funziona con luce ambientale fino a 110.000 lux e acquisisce anche superfici nere e riflettenti (dati del produttore).
• Scansione continua: quattro batterie incluse, sostituibili durante il funzionamento: tracker fino a 5,5 ore, scanner portatile fino a 3,5 ore.

Volume di tracking di 15 m³ e funzionamento tramite WLAN

In modalità Tracking sono disponibili 15 m³ di volume di tracking con una distanza di lavoro di 800–4.000 mm; inoltre, il tracker può essere spostato durante la scansione per ampliare l'area. La connessione avviene in modalità wireless tramite Wi-Fi 6 o, in alternativa, tramite LAN.

Risoluzione, velocità e texture

SHINING 3D indica una velocità di acquisizione fino a 2.630.000 punti al secondo, con una risoluzione da 0,05 a 10 mm; all'interno di un progetto è possibile combinare risoluzioni diverse. La fotocamera integrata da 5 MP per le texture acquisisce inoltre i colori e i dettagli dei materiali, ad esempio per beni culturali, ricerca o contenuti AR/VR.

Domande frequenti (FAQ)

Non servono davvero più i marker?

Per il normale funzionamento, no: il tracker rileva la posizione dello scanner tramite i target integrati. Per le applicazioni che richiedono la massima precisione, il produttore consiglia comunque di utilizzare marker globali.

Quale software è incluso?

La scansione viene eseguita con EXScan Trak, che supporta, tra le altre funzioni, la combinazione di diverse modalità e risoluzioni di scansione, oltre all'elaborazione e al feedback in tempo reale durante la scansione. È inoltre inclusa senza costi aggiuntivi una licenza di 1 anno per EXMeasure; la scheda della licenza è inclusa nella confezione.

A cosa serve EXMeasure?

EXMeasure serve per l'analisi dimensionale e la verifica dei dati di scansione, con orientamento flessibile, controllo GD&T, confronto tramite mappa dei colori, report visivi ed estrazione automatica delle caratteristiche geometriche.

Lo scanner portatile può essere utilizzato separatamente?

Sì, lo scanner portatile è rimovibile e può essere utilizzato autonomamente. In questo modo puoi passare dalla modalità Tracking alla modalità scanner portatile in base alla zona dell'oggetto.
